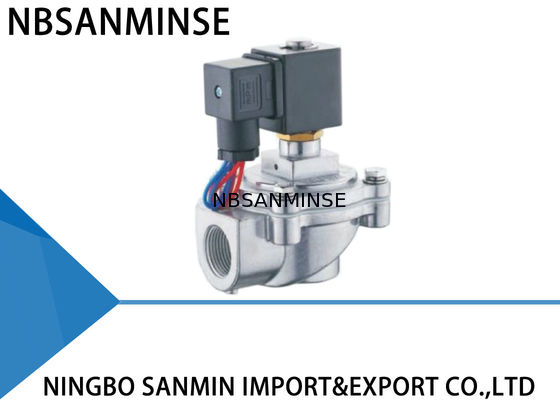

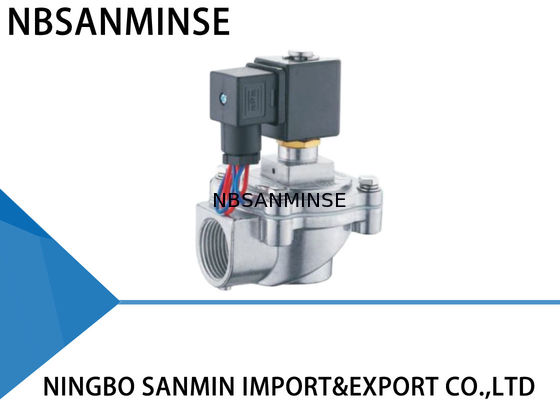

SANMIN QA-Z-20J / 25J Válvula de pulso neumático Válvula solenoide a prueba de polvo de baja presión Tipo ASCO

SANMIN QA-Z-20J / 25J Válvula de pulso neumático Válvula solenoide a prueba de polvo de baja presión Tipo ASCO

Uso

La válvula electromagnética (también llamada válvula de diafragma) es el "interruptor" para el aire comprimido en el sistema de soplado de limpieza de polvo del filtro de bolsa de pulso.Controlado por las señales de salida del dispositivo de control de chorro de pulso, hace que el polvo limpie las bolsas de filtro celda por celda para mantener la resistencia de la cámara de filtros dentro del rango establecido y así garantizar las funciones de procesamiento y la eficiencia de recolección de polvo de la cámara de filtros.

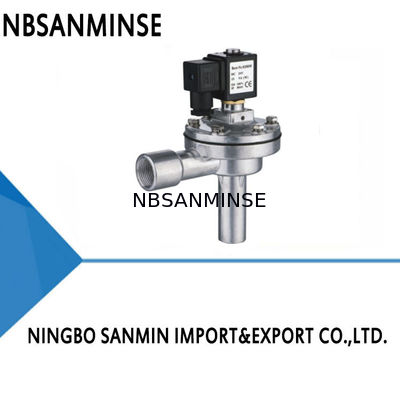

Las válvulas de pulso electromagnético tipo Z son una válvula de ángulo recto, con un ángulo de 90 grados entre la entrada y la salida, que es adecuada para la conexión de instalación entre el domo de gas y el tubo de soplado de la cámara de filtros, proporciona un buen flujo de aire y pulsos limpios de polvo que satisfacen los requisitos. .

Principio de funcionamiento

La válvula de diafragma de pulso electromagnético se compone de dos celdas de gas.Cuando el aire comprimido está conectado, ingresa a la celda de las bolsas traseras a través del orificio, la presión en la celda de gas trasera empuja el diafragma contra la salida de la válvula y la válvula electromagnética permanece en la condición "cerrada".

Cuando la válvula de pulso electromagnético vuelve a su posición original.

El escape de aire de la celda de gas posterior se cierra y la presión en la celda de gas posterior aumenta, lo que empuja el diafragma de nuevo hacia adentro.

Las señales eléctricas del dispositivo de control del chorro de pulso mueven la armadura de la válvula de pulso electromagnético.El escape de aire de la celda de gas trasera se abre y la celda de gas de bolsa trasera pierde presión rápidamente, por lo que el diafragma retrocede y el aire comprimido sopla a través de la salida de la válvula.La válvula de pulso electromagnético entra en la condición "abierta".

Construcción de materiales

Parámetro técnico
