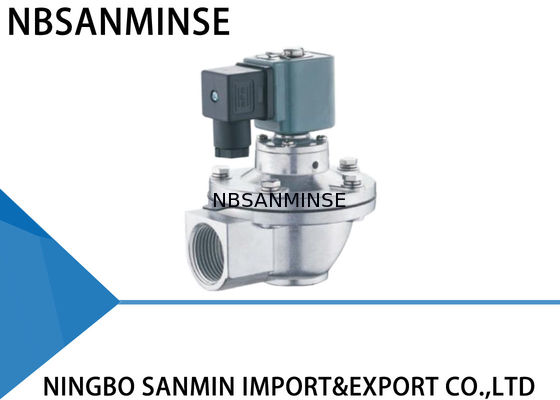

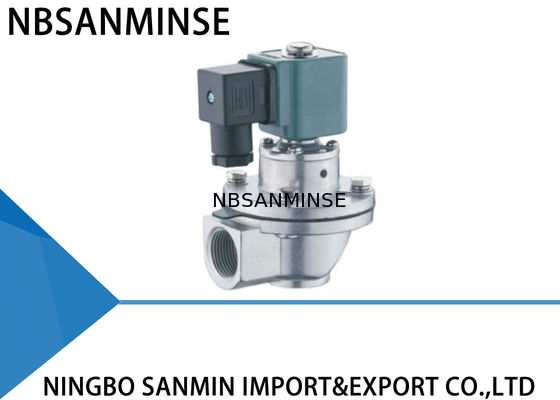

Válvula de Pulso Neumática de Ángulo Recto, Válvula de Pulso Electromagnética Serie QD-Z-20 / 25 Tipo SBFEC
La válvula de pulso se compone de cabeza piloto, diafragma y cuerpo de aluminio de la válvula. El área de la cavidad posterior del diafragma es mayor que la delantera. El diafragma se mantiene en posición cerrada debido al efecto de alta presión.
La señal de pulso desaparece y el resorte de la armadura actúa inmediatamente para reanudar la barra móvil y así cerrar el orificio de equilibrio. El gas a presión en la cavidad posterior del diafragma y el resorte trabajan juntos para cerrar el paso y la válvula deja de limpiar.
El orificio de amortiguación en el diafragma funciona para amortiguar el flujo de aire cuando la barra móvil de la armadura se mantiene en equilibrio y para transitar el aire a la cavidad posterior tan pronto como se cierra el orificio de equilibrio para cerrar el paso y detener la limpieza.
Fallas comunes y solución de problemas
Durante la instalación y puesta en marcha
Fenómenos de falla
1. Las válvulas no se pueden abrir todas, pero la parte conductora actúa.
2. Algunas válvulas no funcionan, pero las otras son normales.
3. Las válvulas no se pueden cerrar todas. Hay fugas. No hay forma de establecer una cúpula de gas.
4. Algunas válvulas no se pueden cerrar. Hay fugas.
5. El cierre de una válvula es lento.
1. Hay algo de suciedad o escombros en la membrana, la parte conductora está dañada. El núcleo de hierro móvil está bloqueado.
1. Verifique la presión de la cúpula de gas para ver si es demasiado baja.
2. Verifique la conexión de la bobina de la válvula y la bobina.
3 (1). Válvula Y. Algunas válvulas para la misma cúpula de gas tienen fugas, lo que causa fugas en todas las válvulas.
3 (2). Válvula Z. La entrada de la válvula y la boquilla de soplado están instaladas al revés.
4. Hay algo de suciedad o escombros en la membrana, está bloqueando el núcleo de hierro móvil.
5. El orificio de la membrana está bloqueado.
1. Limpie la membrana y verifique que la pieza de la membrana esté completa. Verifique el núcleo de hierro móvil y el bloqueo de aire. Reemplace los accesorios si es necesario.
1. Verifique las fugas.
2. Reemplace los accesorios.
3 (1). Verifique las fugas.
3 (2). Reinstale.
4. Limpie la membrana y verifique que la membrana esté completa. Verifique el núcleo de hierro móvil y el bloqueo de aire.
5. Despeje el orificio de la membrana.
Durante el período de uso
Fenómenos de falla
1. Algunas válvulas tienen fugas. La membrana no se puede cerrar herméticamente y la válvula siempre está un poco abierta.
2. La bobina está caliente y quemada.
3. Existe voltaje pero la válvula no opera.
4. La temperatura ambiente está por debajo de -20°C. La válvula tiene fugas y no se puede abrir.
Posible Razón
1. Hay algo de suciedad o escombros en la membrana, la parte conductora está dañada. El núcleo de hierro móvil está bloqueado.
2. Ha estado encendido durante demasiado tiempo.
3. La membrana está dañada y el orificio está bloqueado.
4. La temperatura ambiente es demasiado baja y hay escarcha en la válvula.
Solución de problemas
1. Limpie la membrana y verifique que la pieza de la membrana esté completa. Verifique el núcleo de hierro móvil y el bloqueo de aire. Reemplace los accesorios si es necesario.
2. Verifique el estado de funcionamiento del sistema de control.
3. Reemplace los accesorios a tiempo.
4. Preste atención al aislamiento y al mantenimiento de las temperaturas adecuadas.
Construcción de Material
Cuerpo
| Fundición a presión ADC12 |
Armadura |
| Acero inoxidable 430FR |
Diafragma |
| Nitrilo o vitón |
Resorte |
| Acero inoxidable 321 |
Sujetadores |
| Acero inoxidable 302 |
Se deben seleccionar y utilizar membranas de buena calidad para todas las válvulas, con cada pieza verificada en cada procedimiento de fabricación, y puestas en la línea de ensamblaje de acuerdo con todos los procedimientos. Cada válvula terminada se someterá a una prueba de soplado electrificado. |
Parámetro Técnico
Ángulo recto
|
Embebido |
En línea |
Enchufe |
Presión de diseño |
| 0.3~0.8MPa |
0.2~1.0MPa |
0.3~0.8MPa |
0.2~1.0MPa |
Presión de trabajo |
| 0.3~0.6MPa |
0.2~0.6MPa |
Temperatura Ambiente |
0.2~0.6MPa |
Temperatura Ambiente |
| -25~60°C Personalizado para temperaturas más bajas o más altas |
Humedad Relativa |
| ≤85% |
Medio de Trabajo |
| Aire Limpio |
Voltaje |
| AC220V/DC24V/AC110V/AC24V Personalizado |
Clase de Protección |
| IP65 |
Vida útil del diafragma |
| Más de un millón de ciclos |
Cv/Kv |
| Llámenos para más detalles |
P: ¿Podrían ofrecer muestras gratuitas? |
R: Sí,
pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055 P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial es
servicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico,aire y aceite accesorios, manómetro etc.P:
¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,latón, aluminio.
como válvulas de alta presión / válvulas solenoides / válvulas eléctricas / válvulas de agua / válvulas neumáticas / cilindros de aire / válvulas hidráulicas / acumuladores hidráulicos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca? R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas originales y famosas?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P: ¿Hay garantía disponible?R: Sí, normalmente los productos tienen una garantía de calidad de un año.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?R:La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y el resorte, entorno caliente, vibración fuerte, etc.
P:
Componentes metálicos Punto Clave
Contramedidas para entornos de alta temperatura
Contramedidas para entornos de frío extremo
Sellos Caucho de flúor, PTFE
Nitrilo de baja temperatura, caucho de silicona, poliuretano
Lubricación
Grasa sintética de alta temperatura (baja volatilidad)
Grasa de baja temperatura (bajo punto de fluidez, baja viscosidad)
Tratamiento del suministro de aireFortalecer el enfriamiento, eliminación eficiente de agua Secado de punto de rocío ultrabajo (refrigeración + tipo adsorción), calefacción por traza
Componentes metálicos Reservar espacio de expansión
| Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
Bobinas de alto grado resistente al calor, disipación de calor, bajo consumo de energía |
| Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
| Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
