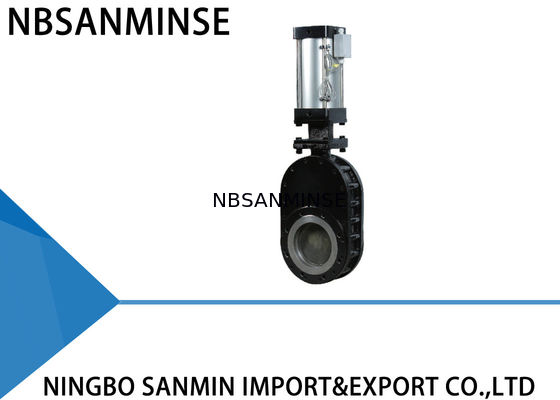

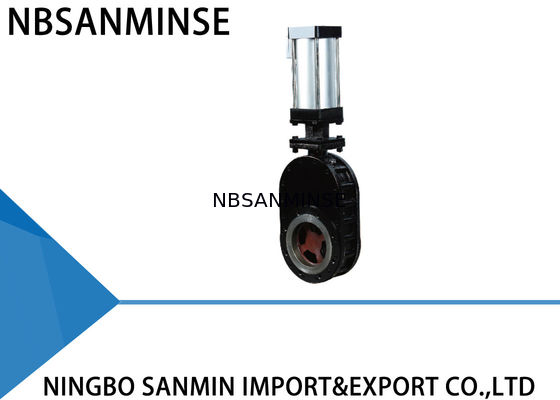

Tipo de encargo válvula del disco del aire de control para las industrias farmacéuticas/químicas

Válvula de retención de disco de aire personalizada para las industrias farmacéutica / química

Rendimiento principal

El modelo WZ644-10Q de válvula de doble disco utiliza un sellado de doble disco y las superficies de sellado están hechas de aleación resistente al desgaste o cerámica. El sello es 100% hermético y la válvula logra una larga vida útil, particularmente en aplicaciones. En consecuencia, la fiabilidad general del sistema aumenta drásticamente.

Rendimiento operativo

Cuando se introduce aire en el puerto del cilindro superior, el vástago del pistón empuja el doble disco hacia abajo y la válvula se cierra. Cuando se introduce aire en el puerto del cilindro inferior, el vástago del pistón empuja el doble disco hacia arriba y la válvula se abre. Un resorte de compresión colocado entre los discos y el anillo de sellado, fuerza los discos contra el anillo de sellado, y también permite el movimiento vertical de los discos, lo que ayuda a compensar la expansión y contracción térmica de las piezas y asegura un sellado hermético en todas las condiciones. Al accionar la válvula, el doble disco gira para solapar y pulir las superficies de sellado. Cuando el producto fluye a través de la válvula, cualquier material que entre en la cámara interna es eliminado por la acción del flujo de vórtice. Por lo tanto, la válvula es autolimpiante. Se puede proporcionar una purga de aire adicional para garantizar el rendimiento de limpieza in situ. Todas estas características garantizan una larga vida útil de la válvula y aumentan la fiabilidad de su sistema.

Aplicaciones

Cualquier producto de polvo, polvo y granular en plantas de energía alimentadas con carbón, fundiciones, plantas de hierro y acero, industrias farmacéutica y química.

Parámetros técnicos

Presión máxima de funcionamiento: 1.0MPa

Presión máxima de prueba: 1.5MPa

Temperatura de funcionamiento: ＜200℃

Presión de prueba de fugas: 1.1MPa

Instalación y aplicación

1. Antes de la instalación, asegúrese de que el actuador neumático no tenga defectos como roturas y concavidades.

2. Asegúrese de que la brida de unión, la longitud estructural, la presión máxima de funcionamiento y el diámetro nominal estén de acuerdo con los requisitos.

3. Durante la instalación, no se permite reajustar los pernos y tuercas que se han fijado originalmente. Alinee el centro de dos tuberías y el diámetro de la válvula para que sean coaxiales. Mantenga la superficie de la brida plana. Aplique fuerza uniformemente para apretar el perno.

4. Después de la instalación, introduzca aire desde los puertos del cilindro superior e inferior para ver si la válvula se puede abrir o cerrar normalmente.

5. Verifique el interruptor de control (si existe) para ver si está fijado de manera confiable, si su parámetro está de acuerdo con la fuente de alimentación de acceso y si puede funcionar correctamente en condiciones de apertura total y cierre total.

Método de solución de problemas

Dimensión de instalación, dibujo de contorno

Piezas principales y materiales
