Certificación doble de la válvula de puerta del disco del doble de la válvula de disco del mercado ISO9001

Descripción de producto

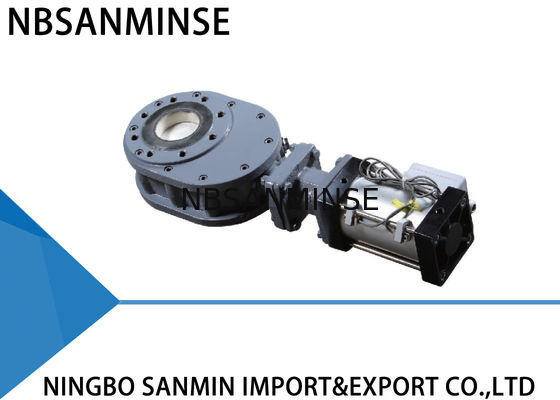

Válvula de disco doble del mercado, certificación doble de la válvula de puerta del disco ISO9001





---

Funcionamiento principal



La válvula modelo del doble-disco de WZ644-10Q utiliza un doble - el lacre del disco y las superficies de lacre se hacen de la aleación desgaste-resistente o de cerámica. El sello es el 100% hermético y la válvula alcanza una vida de servicio larga, particularmente en usos. Por lo tanto, la confiabilidad de sistema total se aumenta dramáticamente.



Rendimiento operativo



Cuando el aire se introduce en el puerto superior del cilindro, la barra de pistón empuja el doble-disco hacia abajo y la válvula es cerrada. Cuando el aire se introduce en el puerto más bajo del cilindro, la barra de pistón empuja el doble-disco hacia arriba y se abre la válvula. Resorte de presión que es colocado entre los discos y el anillo de cierre, fuerzas los discos los discos contra el anillo de cierre, y también permiten el movimiento vertical de los discos, que las ayudas para compensar la extensión termal y la contracción de las piezas y para asegurar un sello hermético bajo todas las condiciones. Al actuar la válvula, el doble-disco gira para traslapar y para pulir las superficies de lacre. Cuando el producto atraviesa la válvula, cualquier material que incorpora la cámara interna es quitado por la acción de flujo de vórtice. Por lo tanto, la válvula es autolimpiador. La purga adicional del aire se puede proporcionar para asegurar funcionamiento del limpio-en-lugar. Todas estas características garantizan un lofe largo del servicio para la válvula y aumentan la confiabilidad de su sistema.



Usos



Cualquier polvo, polvo, y productos granulares en las industrias de las centrales carboeléctricas, de los fundidores, del hierro y siderúrgicas de las plantas, farmacéuticas y químicas.



Parámetros técnicos



Presión de Máximo-funcionamiento: 1.0MPa



Presión de prueba máxima: 1.5MPa



Temperatura de funcionamiento: <200℃



Presión de prueba de salida: 1.1MPa





Instalación y uso



1. Antes de la instalación, asegúrese de que el actuador neumático sea libre de cualquier defecto como fractura y cóncavo.



2. Asegúrese del reborde común, la longitud estructural, la presión de funcionamiento máxima y el diámetro del nominal se acuerdan con requisitos.



3. Durante la instalación, no permitida reajustar los pernos prisioneros y las nueces que se han sujetado originalmente. Alinee el centro de dos tuberías y diámetros de la válvula para ser coaxial. Mantenga la superficie del reborde plana. Aplique uniformemente la fuerza para apretar el perno.



4. Después de la instalación, introduzca el aire de los puertos superiores y más bajos del cilindro para ver si la válvula puede ser abierta o ser cerrada normalmente.



5. Mejilla el interruptor de control (si existe) para ver si está sujetado confiablemente, si su parámetro está acordado con fuente de energía del acceso, y si puede trabajar correctamente bajo la abertura completa y condiciones cerradas completas.







Método de la localización de averías



Problemas	Causa	Método de la localización de averías
Salida en superficie de lacre	Suciedad entre el disco y la superficie de lacre	Quite la suciedad
	Dañe a los pares del anillo de cierre	Repare o substituya
Salida en junta de reborde	El perno se atornilla irregularmente	Atornille uniformemente el perno
	Dañe a la superficie del reborde	Repare la superficie del reborde
	Dañe al espaciador	Substituya el espaciador
La válvula no puede ser abierta o ser cerrada correctamente	Depósito del polvo	Quite el polvo regularmente
	Presión de aire escasa, salida severa	Repare la tubería del suministro de aire
	Se han envejecido los componentes neumáticos y efficlency perdido	Substituya los componentes dañados
Salida de la caja de relleno	Se ha envejecido y se ha llevado seriamente el relleno	Substituya el relleno





Dimensión de la instalación, dibujo de esquema





Modelo (series de A)	DN	L	d	K	D	H	nanómetro	2-A
WZ644-10Q-40	40	120	84	110	150	443	4-M16	2-G1/4
WZ644-10Q-50	50	120	99	125	165	463	4-M16	2-G1/4
WZ644-10Q-65	65	120	118	145	180	528	4-M16	2-G1/4
WZ644-10Q-80	80	120	132	160	195	558	8-M16	2-G1/4
WZ644-10Q-100	100	120	156	180	215	601	8-M16	2-G1/4
WZ644-10Q-125	125	160	184	210	250	730	8-M16	2-G3/8
WZ644-10Q-150	150	160	211	240	285	798	8-M16	2-G3/8
WZ644-10Q-175	175	160	241	270	315	894	8-M16	2-G3/8
WZ644-10Q-200	200	160	266	295	340	958	8-M16	2-G1/2
WZ644-10Q-225	225	160	294	325	370	1028	12-M20	2-G1/2





Piezas y materiales principales



Artículo	Nombre	Material	Artículo	Nombre	Material
1	Cuerpo de válvula	Hierro dúctil	5	T-pedazo de conexión	Acero de molde
2	Cuerpo de válvula lateral	Hierro dúctil	6	Casquillo de extremo	45#Steel
3	Anillo de cierre	Acero de carbono + aleación especial	7	Lazo del cuello	Arrabio de Hodular
4	Dise	Acero de carbono + aleación especial	8	Aluminio del actuador neumático	Cilindro de aluminio
