SMWZ644 - DNA - golpe partido el 100% Eco hermético del doble de la válvula de control del disco de C amistoso

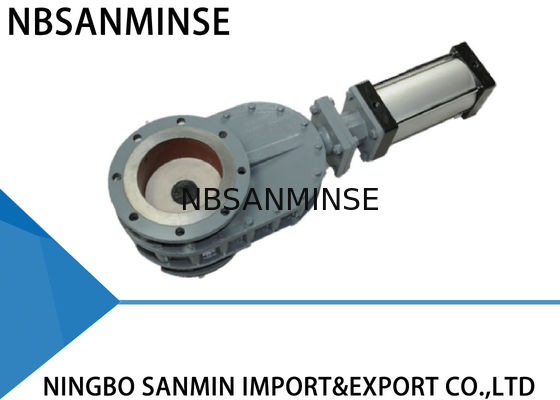

SMWZ644 - Válvula de retención de disco dividido de ADN - C Doble disco 100% hermética ecológica

Rendimiento principal

El modelo WZ644-10Q de válvula de doble disco utiliza un sellado de doble disco y las superficies de sellado están hechas de aleación resistente al desgaste o cerámica. El sello es 100% hermético y la válvula logra una larga vida útil, particularmente en aplicaciones. En consecuencia, la fiabilidad general del sistema aumenta drásticamente.

Rendimiento operativo

Cuando se introduce aire en el puerto del cilindro superior, la varilla del pistón empuja el doble disco hacia abajo y la válvula se cierra. Cuando se introduce aire en el puerto del cilindro inferior, la varilla del pistón empuja el doble disco hacia arriba y la válvula se abre. El resorte de compresión, colocado entre los discos y el anillo de sellado, fuerza a los discos contra el anillo de sellado, y también permite el movimiento vertical de los discos, lo que ayuda a compensar la expansión y contracción térmica de las piezas y garantiza un sellado hermético en todas las condiciones. Al accionar la válvula, el doble disco gira para asentar y pulir las superficies de sellado. Cuando el producto fluye a través de la válvula, cualquier material que ingrese a la cámara interior se elimina por acción de flujo de vórtice. Por lo tanto, la válvula es autolimpiante. Se puede proporcionar purga de aire adicional para garantizar un rendimiento de limpieza in situ. Todas estas características garantizan una larga vida útil de la válvula y aumentan la fiabilidad de su sistema.

Aplicaciones

Cualquier producto en polvo, granulado y de polvo en centrales eléctricas de carbón, fundiciones, plantas de hierro y acero, industrias farmacéutica y química.

Parámetros técnicos

Presión máxima de funcionamiento: 1.0MPa

Presión máxima de prueba: 1.5MPa

Temperatura de funcionamiento: <200℃

Presión de prueba de fugas: 1.1MPa

Instalación y aplicación

1. Antes de la instalación, asegúrese de que el actuador neumático esté libre de cualquier defecto como rotura o concavidad.

2. Asegúrese de que la brida de unión, la longitud estructural, la presión máxima de funcionamiento y el diámetro nominal cumplan con los requisitos.

3. Durante la instalación, no se permite reajustar los espárragos y tuercas que se hayan apretado originalmente. Alinee el centro de las dos tuberías y el diámetro de la válvula para que sean coaxiales. Mantenga la superficie de la brida plana. Aplique fuerza uniformemente para apretar el perno.

4. Después de la instalación, introduzca aire desde los puertos del cilindro superior e inferior para ver si la válvula se puede abrir o cerrar normalmente.

5. Verifique el interruptor de control (si existe) para ver si está firmemente sujeto, si su parámetro cumple con la fuente de alimentación de acceso y si puede funcionar correctamente en condiciones de apertura total y cierre total.

Método de solución de problemas

Partes principales y materiales

P: ¿Podrían ofrecer muestras gratuitas?

R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055

P: ¿Cuál es su alcance comercial?

R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada,  válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.

P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable

,latón, aluminio procesamiento de materiales.como altapresiónVálvula / válvula solenoide / válvula eléctrica válvula / válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?

R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.

P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas e instrumentos originales y famosos?

R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.

P:

¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? R: Sí, normalmente los productos tienen un año de garantía de calidad.

P: ¿El conector está en sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?

R:

La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.

P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

P: ¿Qué causa generalmente la quema de las bobinas de las válvulas solenoides?

R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,

ambientecaliente, vibración fuerte, etc. P:
