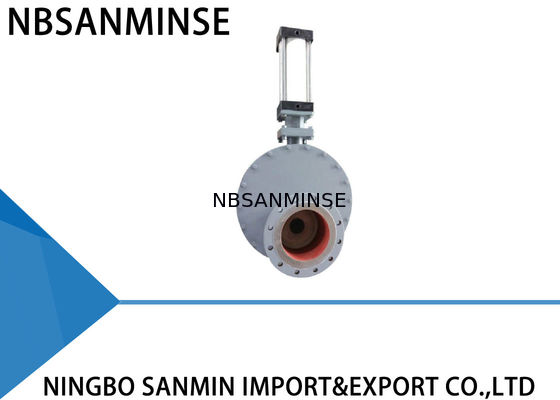

Cuerpo Wearproof doble circular neumático SMWZ644 - DNA del arrabio de la válvula de disco - R

Cuerpo de hierro fundido neumático circular doble válvula de disco resistente al desgaste SMWZ644 -ADN - R

Principales funciones

El modelo de válvula de doble disco WZ644-10Q utiliza un sellado de doble disco y las superficies de sellado están hechas de aleación resistente al desgaste o cerámica.,Por consiguiente, la fiabilidad general del sistema aumenta drásticamente.

Rendimiento operativo

Cuando se introduce aire en el puerto superior del cilindro, la varilla del pistón empuja el doble disco hacia abajo y la válvula se cierra.La varilla del pistón empuja el doble disco hacia arriba y la válvula se abre.El resorte de compresión que se coloca entre los discos y el anillo de sellado, fuerza los discos contra el anillo de sellado, y también permite el movimiento vertical de los discos,que ayuda a compensar la expansión y contracción térmicas de las piezas y asegura un sello hermético en todas las condiciones Cuando se activa la válvula, el doble disco gira para rodar y pulir las superficies de sellado.Cualquier material que ingrese a la cámara interior es eliminado por la acción del flujo de vórtice.Por lo tanto, la válvula es autolimpiante.Todas estas características garantizan una larga vida útil de la válvula y aumentan la fiabilidad de su sistema..

Aplicaciones

Cualquier polvo, polvo, y productos granulares en centrales eléctricas de carbón, fundiciones, plantas de hierro y acero, industria farmacéutica y química.

Parámetros técnicos

Presión máxima de funcionamiento: 1,0 MPa

Presión máxima de ensayo: 1,5 MPa

Temperatura de funcionamiento: <= 200°C

Presión de ensayo de fugas: 1,1 MPa

Instalación y aplicación

1Antes de la instalación, asegúrese de que el actuador neumático esté libre de cualquier defecto como rotura y concavo.

2Asegúrese de que la brida de la unión, la longitud de la estructura, la presión máxima de funcionamiento y el diámetro nominal se ajusten a los requisitos.

3. Durante la instalación, no se permite reajustar los pernos y las tuercas que se han fijado originalmente. Alinear el centro de dos tuberías y el diámetro de la válvula para que sea coaxial. Mantener la superficie de la brida plana.Aplique uniformemente la fuerza para apretar el perno..

4Después de la instalación, introduzca el aire de los puertos superiores e inferiores del cilindro para comprobar si la válvula se puede abrir o cerrar normalmente.

5. Revise el interruptor de control (si existe) para comprobar si está fijado de forma fiable, si su parámetro está acorde con la fuente de alimentación de acceso,y si puede funcionar correctamente en condiciones de apertura y cierre completos .

Método de solución de problemas

Dimensión de la instalación, dibujo del contorno

Partes y materiales principales
