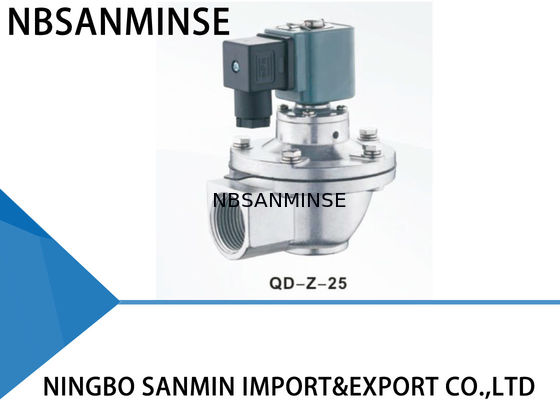

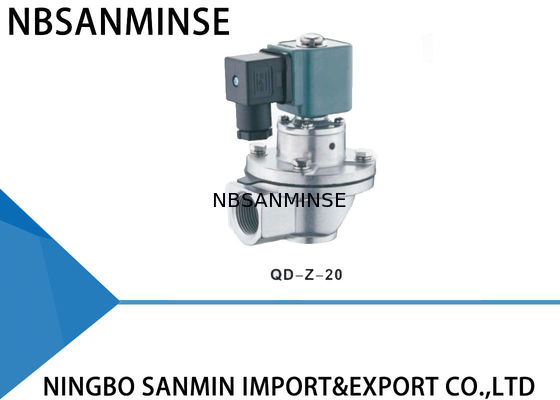

QD - Z - 20 / 25 Serie de válvula de pulso electromagnético GOYEN Reemplazar el ángulo recto de la válvula antipolvo 3 / 4 ", 1 "
Utilización
La válvula electromagnética (también llamada válvula de diafragma) es el interruptor para el aire comprimido en el sistema de soplado limpio de polvo del filtro de bolsas de pulso.Controlado por las señales de salida del dispositivo de control de chorro de pulso , it makes dust clean to the filter bags cell by cell to keep the resistance of thebaghouse within the set range and thus guarantee the processing functions and the dust collecting efficiency of the baghouse .
Las válvulas de pulso electromagnético tipo Z son una válvula de ángulo recto, con el ángulo de 90 grados entre la entrada y la salida,que es adecuado para la conexión de la instalación entre la cúpula de gas y el tubo de soplado de la caja de bolsas proporcionan un buen flujo de aire y pulsos limpios del polvo que satisfagan los requisitos .
Principio de trabajo
Las señales eléctricas del dispositivo de control del chorro de pulso mueven la armadura de la válvula de pulso electromagnético.La salida de aire de la celda de gas trasera se abre y la celda de gas de la bolsa trasera pierde presión rápidamente., así el diafragma se mueve hacia atrás y el aire comprimido sopla a través de la salida de la válvula.
Construcción de materiales
| Cuerpo |
ADC12 fundido a presión |
| Armaduras |
Acero inoxidable 430FR |
| El diafragma |
Nitril o vitón |
| Primavera |
321 Acero inoxidable |
| Las demás |
302 Acero inoxidable |
Se seleccionarán y utilizarán membranas de buena calidad para todas las válvulas, cada pieza será verificada en cada procedimiento de fabricación y se pondrá en el ensamblaje de conformidad con todos los procedimientos.Cada válvula terminada se someterá a la prueba de soplado electrificante..
Fallas comunes y solución de problemas
| Período de uso |
Fenómenos de fallas |
Posibilidad de causa |
Solución de problemas |
| Durante la instalación y puesta en marcha |
Las válvulas no pueden abrirse todas, pero la parte principal sí actúa. |
Compruebe la presión de la cúpula de gas para ver si es demasiado baja. |
Compruebe la fuga |
| Algunas válvulas no funcionan, pero las otras son normales. |
Compruebe la conexión de la bobina de la válvula y la bobina |
Reemplace los accesorios |
| Las válvulas no pueden cerrarse, hay una fuga, no hay forma de establecer una cúpula de gas. |
Algunas válvulas de la misma cúpula de gas tienen fugas, lo que causa fugas en todas las válvulas. |
Compruebe la fuga |
| La entrada de la válvula y el soplador están instalados hacia atrás. |
Reinstalación |
| Algunas válvulas no pueden cerrarse. |
Hay algo de suciedad o escombros en la membrana, que bloquea el núcleo de hierro en movimiento. |
Limpie la membrana y compruebe si está completa, el núcleo de hierro en movimiento y la esclusa de aire. |
| Una válvula se cierra lentamente. |
El orificio de la membrana está bloqueado. |
Dredar el orificio de la membrana |
| Durante el período de uso |
Algunas válvulas tienen fugas, la membrana no puede cerrarse bien y la válvula está siempre abierta.
Es muy pequeño.
|
Hay algo de suciedad o escombros en la membrana, la parte delantera está dañada. |
Limpie la membrana y compruebe que la pieza de membrana esté completa, compruebe el núcleo de hierro móvil y la esclusa de aire, y reemplace los accesorios si es necesario. |
| La bobina está caliente y quemada. |
Ha estado encendida demasiado tiempo. |
Compruebe el estado de funcionamiento del sistema de control. |
| El voltaje existe pero la válvula no funciona. |
La membrana está dañada y el orificio está bloqueado. |
Reemplace los accesorios a tiempo. |
| La temperatura ambiente es inferior a -20°C. La válvula tiene fugas y no se puede abrir. |
La temperatura ambiente es demasiado baja y aquí hay helada en la válvula. |
Preste atención al aislamiento y mantenga las temperaturas adecuadas. |
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
