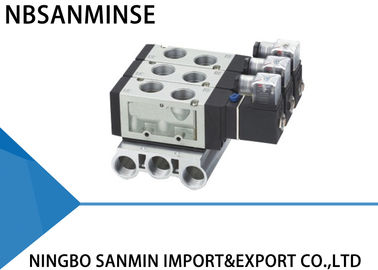

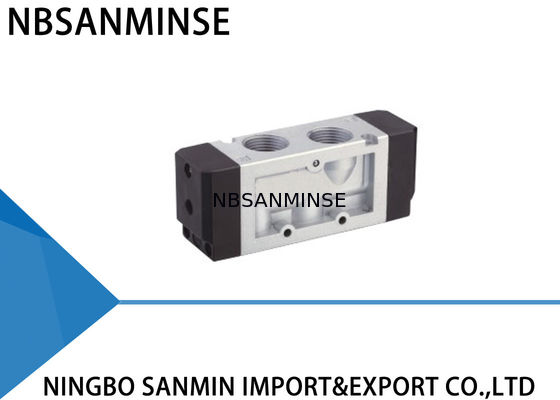

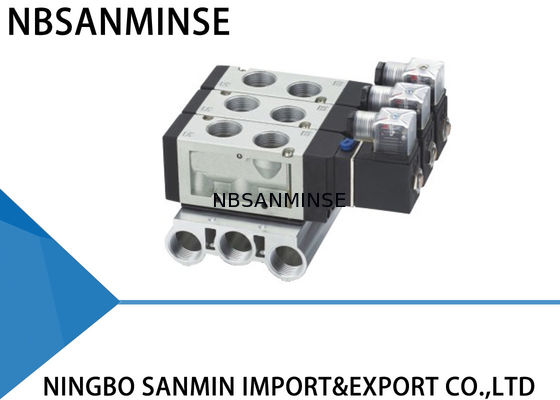

Cinco puerto G3/4" tipo experimental interno de la válvula neumática del solenoide del tubo del hilo

Válvula de Control de Gran Flujo Serie STV / STA550 Especificación Rosca de Tubería G3 / 4 "



Tabla de Especificaciones Técnicas

Modelo :
STV551 – 20 STV552 – 20 STV553C – 20 STV553E – 20 STV553P – 20
STA551 - 20 STA552 - 20 STA553C - 20 STA553E - 20 STA553P – 20

Medio de Trabajo :
Aire Filtrado de 40 Micras

Tipo de Acción :
Tipo de Piloto Interno

Tubería Roscada :
Entrada de Aire = Salida de Aire = 3/4 " Escape de Aire = 1 / 2 "

Conteo de Posiciones :
Dos Posiciones Cinco Puertos, Tres Posiciones Cinco Puertos

Temperatura de Trabajo ( ℃ ) :
- 5 ~ 60 ℃

Área de Sección :
95mm² ( Cv=5.0 ) , 70mm² ( Cv=4.0 )

Presión de Trabajo ( MPa ) :
0.15 ~ 0.8 MPa

Clase de Protección :
IP65

Rango de Voltaje :
- 15 % ~ + 10 %

Válvula de Control de Gran Flujo Serie ST

Tipo :
V : Válvula Solenoide
A : Válvula de Control Neumático

Especificación :
Cinco Puertos

Código de Serie :
5

Bobina y Posiciones
1 : Doble Posición de Bobina Simple
2 : Doble Posición de Doble Bobina
3C : Tipo Cerrado de Tres Posiciones de Doble Bobina
3E : Tipo de Escape de Tres Posiciones de Doble Bobina
3P : Tipo de Presión de Tres Posiciones de Doble Bobina

Tubería Roscada
20 : G 3 / 4 "

Voltaje Estándar :
DC12V
DC24V
AC24V 50 / 60 Hz
AC110V 50 / 60 Hz
AC220V 50 / 60Hz
AC380V 50 / 60 Hz


¿Por qué elegirnos

1: Varios estilos para cada producto y productos neumáticos de serie completa.

2: Alta calidad a precio competitivo.

3: Pedido de muestra y pedido de pequeña cantidad son aceptables.

4: Personalización según su solicitud especial.

5: Garantía de calidad de un año

P: ¿Podrían ofrecer muestras gratuitas?

R: Sí, pero depende de los productos, Por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055

P: ¿Cuál es su alcance comercial?

R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteracor, manómetroetc.

P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,

latón, aluminio.como válvula de alta presión / válvula solenoide / válvula eléctrica / válvula de agua / válvula neumática / cilindro de aire / válvula hidráulica / acumulador hidráulico y así sucesivamente. P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas famosas originales?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc. P:¿Hay garantía disponible?R: Sí, normalmente los productos tienen una garantía de calidad de un año.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?R:La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en combinación para mejorar el efecto de sellado.La rosca G es una tubería recta cilíndrica utilizada para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.

P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?

R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte, ambiente caliente, vibración fuerte, etc.

Secado de punto de rocío ultrabajo (refrigeración + tipo de adsorción), calefacción por traza ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?

Punto Clave

Contramedidas para Ambientes de Alta Temperatura

Contramedidas para Ambientes Extremadamente Fríos Sellos

Caucho de flúor, PTFE

Caucho de nitrilo de baja temperatura, caucho de silicona, poliuretano

Lubricación

Grasa sintética de alta temperatura (baja volatilidad)

Grasa de baja temperatura (bajo punto de fluidez, baja viscosidad)Tratamiento del Suministro de Aire Reforzar la refrigeración, eliminación eficiente de agua

Secado de punto de rocío ultrabajo (refrigeración + tipo de adsorción), calefacción por traza Componentes Metálicos
