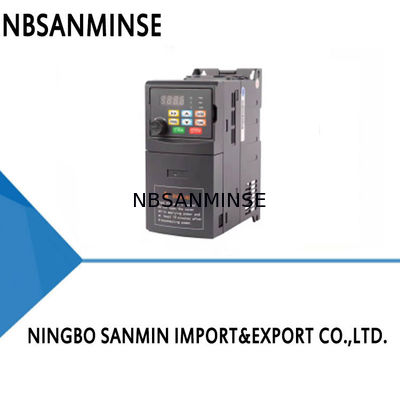

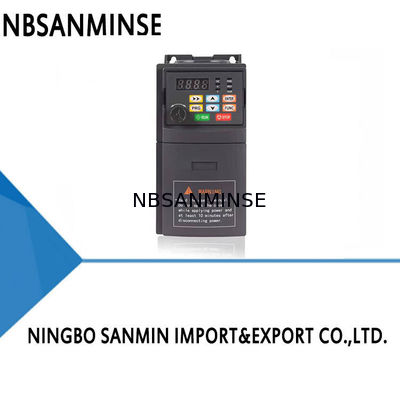

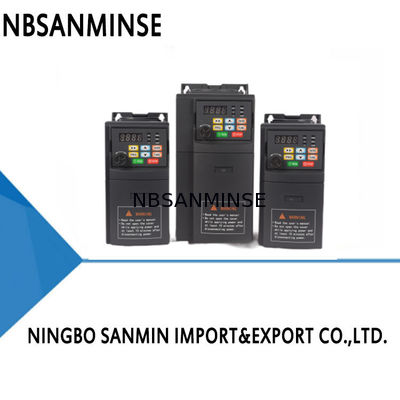

Datos clasificados del convertidor de frecuencia
|
| Modelo |
Potencia |
Fuente de alimentación
|
Corriente de salida (A)
|
| 0.75G1-220V |
0.75KW |
220V-240V
50Hz/60Hz
|
4 |
| 1.5G1-220V |
1.5KW |
7 |
| 2.2G1-220V |
2.2KW |
9.5 |
| 0.75G3-380V |
0.75KW |
380V-440V
50Hz/60Hz
|
2.5 |
| 1.5G3-380V |
1.5KW |
4.1 |
| 2.2G3-380V |
2.2KW |
5.8 |
| 4.0G3-380V |
4.0KW |
9.4 |
| 5.5G3-380V |
5.5KW |
12.6 |
Cableado de instalación
Descripción de la función del terminal
|
Terminal
Nombre
|
Uso del terminal
|
Configuración y descripción
|
| R |
Fuente de alimentación del inversor:
El modelo de 380V se conecta a R, S y T
El modelo de 220V se conecta a R, S o R, T
|
Se debe utilizar un interruptor de aire como dispositivo de protección contra sobrecorriente en el extremo frontal de la entrada del inversor
fuente de alimentación. Si se agrega un interruptor de protección contra fugas, para evitar el mal funcionamiento del interruptor de fugas, seleccione equipos con una sensibilidad superior a 200 mA y un tiempo de operación superior a 100 ms.
|
| S |
| T |
| U, V, W |
Salida del inversor, conectada al motor
|
Para reducir la corriente de fuga, la línea de conexión del motor no debe exceder los 50 metros
|
| PE |
Puesta a tierra
|
El inversor debe estar bien conectado a tierra
|
| COM |
Terminal común de señal
|
Potencial cero de señales digitales y analógicas
|
| X1 |
Entrada digital X1
|
A través de la configuración del parámetro F0.19, el valor predeterminado de fábrica es avance
|
| X2 |
Entrada digital X2
|
A través de la configuración del parámetro F0.20, el valor predeterminado de fábrica es retroceso
|
| X3 |
Entrada digital X3
|
A través de la configuración del parámetro F0.21, el valor predeterminado de fábrica es primera velocidad múltiple
|
| X4 |
Entrada digital X4
|
A través de la configuración del parámetro F0.22, el valor predeterminado de fábrica es segunda velocidad múltiple
|
| GND |
Terminal común de señal
|
Potencial cero de la señal de entrada analógica
|
| +24V |
Fuente de alimentación de salida de colector abierto
|
+24V, máx. 10mA |
| +5V |
Fuente de alimentación del potenciómetro de ajuste de frecuencia
|
+5V, máx. 10mA |
| Y1 |
Salida de colector abierto 1
|
Impedancia de entrada de 4-20mA: 100 Ω |
| AI1 |
Señal de entrada analógica
|
Establecido por el parámetro F0.01 |
|
TA, TC
|
Salida de relé
|
Establecido por el parámetro F0.26 |
| Capacidad de contacto: AC 250V / 3A |
| DC 24V/2A DC 24V/2A |
Tamaño del producto
|
Tamaño del producto del inversor
|
| Modelo |
H |
¿Qué tipos de productos pueden fabricar? |
D |
A |
B |
C |
| 0.75G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.2G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 0.75G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.2G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 4.0G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
| 5.5G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportación de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable
,latón, aluminio procesamiento de materiales.como altapresiónVálvula / válvula solenoide / válvula eléctrica / válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos hacerlo. Somos proveedores OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas originales y famosas?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? R: Sí, normalmente los productos tienen un año de garantía de calidad.
P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se usa sellador o cinta en conjunto para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo y resorte de la válvula,
entornocaliente, vibración fuerte, etc. P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? Punto de enfoque
| Contramedidas para entornos de alta temperatura |
Contramedidas para entornos de frío extremo |
Sellos |
| Caucho de flúor, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
| Grasa sintética de alta temperatura (baja volatilidad) |
Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
| Fortalecer el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por traza |
Componentes metálicos |
| Espacio de expansión de reserva |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
| Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
| Mantener alejado de fuentes de calor, agregar placas de aislamiento térmico |
Evitar la exposición a viento y nieve, envolver con materiales de aislamiento térmico |
|
