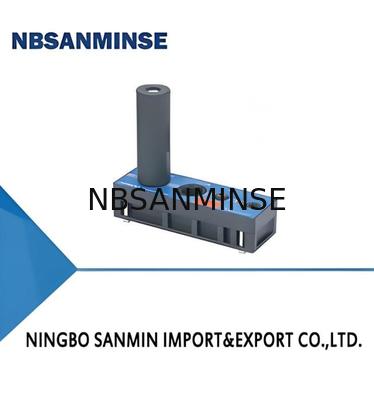

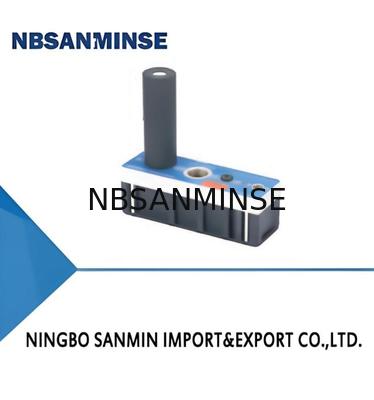

AM/AL/AH Series Multistage Vacuum Generator
AM/AL/AH Series Multistage Vacuum Generator
Contactar ahora

Generador de vacío multietapa serie AM/AL/AH

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Nombre de la marca: NBSANMINSE
Model Number: AM25L

Información detallada
Rated air supplypressure bar: 6.0 Max. vacuumlevel -kPa: 81
Max. vacuumflow NL/min: 360 Air consumption NL/min: 105
Noise level dB(A): 81

Descripción de producto

Características
◇ Diseño de boquilla de etapas multáscara de eficiencia energética
◇ Tiene una capacidad de succión muy fuerte
◇ Una variedad de especificaciones de puerto de suministro de aire y puerto de vacío
◇ El sistema (s) de ahorro de energía es opcional
Ventajas
◇ Evacuación rápida en un rango de bajo nivel de vacío, reducir el costo y acortar
ciclo de trabajo
◇ Puede producir un flujo de vacío grande, manejar todas las piezas de trabajo porosas rápidamente
y de forma segura
◇ Se pueden usar diferentes especificaciones de hilo
◇ Guardar el consumo de aire comprimido al manejar piezas de trabajo herméticas
Aplicaciones
◇ El generador de vacío de varias etapas es adecuado para manejar cartones,
Materiales de embalaje y materiales porosos
◇ Se usa para las condiciones de trabajo que requieren flujo de vacío, evacuación rápida
y menos consumo de aire
Generador de vacío multietapa serie AM/AL/AH 0
Estructura
◇(1) El cuerpo principal
◇ (2) Puerto de detección de vacío
◇ (3) silenciador
◇ (4) Apuerto de suministro IR
◇ (5) soporte de montaje
◇ (6) esSistema de ahorro de energía
Generador de vacío multietapa serie AM/AL/AH 1
SOY  25L  -ANUNCIO  -N / A  -Es
①    ②        ③     ④      ⑤      ⑥
①Series ② Especificación ③ConnectionPlate ④5aling ⑤non-return válvula   ⑥ Dispositivo de control
AM-Universaltype 25L 50L 75L D NBR Nil-default, sin no retorno   Nil-default, sin
(-92kpa) 100L 125L 150L B E-EPDM A-con no retorno   contactos
Al-Large Wacuum FlowType 255075  ANUNCIO Frofoine Fro ber   B-energía-ahorro
(-81KPA) 100125150  mi

  Solo para AM-25L/50L
AH-HIGH HIGH VACUMELVEL TIPO 40120 (Refe a la Tabla 1)

  Al-25/50
(-100.8kpa)



  AH-40
Tabla de placa de conexión1
 Conexión
  lámina		 Aire suministrar puerto( ')Vacío puerto( )Escape puerto( Conexión
lámina  material		 Aplicable vacío gene ratón
 D NPSF1/8 G3/4 G3/4 PPS AM25-100, AL25-100, AH40-120
 B NPSF1/8 Npt3/4 Npt3/4 PPS
 ANUNCIO G1/4 G3/4 G3/4 Aleación de aluminio
 mi Npt1/4 Npt3/4 Npt3/4 Aleación de aluminio
 D G1/4 G1 G1 PPS AM125-150, AL125-150
 B Npt1/4 Npt1 ' Npt1 ' PPS
 ANUNCIO G1/4 G1 G1 Aleación de aluminio
 mi Npt1/4 Nptight* Nptight* Aleación de aluminio
Selección -am Serie
  Modelo/
  Especificación		 25L 50L 75L 100l 125L 150L
  AM □ -DN AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
  AM □ -DNA AM25L-ADN AM50L-DNA AM75L-ADN AM100L-DNA AM125L-ADN AM150L-DNA
  AM □ -DNA-es AM25L-DNA-ES AM50L-DNA-es



  Am □ -bn AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
  AM □ -BNA AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
  AM □ -Ad-N AM25L-Ad-N AM50L-Ad-N AM75L-Ad-N AM100L-Ad-N AM125L-Ad-N AM150L-Ad-N
  Am □ -Ad-na AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  Am □ -ad-na-e5 AM25L-AD-NA-ES Am50l-ad-na-es



  AM □ -EN AM25L-en AM50L-en AM75L-en AM100L-en AM125L-en AM150L-en
  AM □ -ena AM25L-ARA AM50L-ARA AM75L-ARA AM100L-ARA AM125L-AENA AM150L-AENA
Serie Selection-Al
Modelo/
Especificación		 25  50  75  100  125  150
Al □ -dn AL25-DN Al50-DN AL75-DN AL100-DN AL125-DN AL150-DN
Al □ -DNA AL25-ADN AL50-ADN AL75-ADN Al100-ADN AL125-ADN Al150-ADN
Al □ -DNA-es Al25-DNA-es Al50-DNA-es



Al □ -Bn Al25-bn Al50-bn AL75-BN Al100-bn AL125-BN Al150-bn
Al □ -BNA Al25-BNA Al50-BNA Al75-BNA Al100-BNA AL125-BNA Al150-BNA
AL □ -Ad-N AL25-AD-N Al50-Ad-N AL75-AD-N Al100-Ad-N AL125-AD-N AL150-AD-N
AL □ -Ad-na AL25-AD-NA Al50-AD-NA Al75-AD-NA Al100-AD-NA AL125-AD-NA AL150-AD-NA
Al □ -Ad-na-es AL25-AD-NA-ES Al50-ad-na-es ·


Al □ -en AL25-EN Al50-en AL75-EN Al100-en Al125-en Al150-en
Al □ -ena Al25 -a Al50 -a AL75-AENA AL100-AENA AL125-AENA AL150-AENA
Selección -AH Serie
Modelo/
Especificación		 40  120
Aho-dn AH40-DN AH120-DN
AHO-ADN AH40-ADN AH120-ADN
Ah □ -DNA-es AH40-DNA-es
Ah □ -bn AH40-BN AH120-BN
Ah □ -bna AH40-BNA AH120-BNA
Ah □ -Ad-n AH40-AD-N AH120-AD-N
Ah □ -Ad-na AH40-AD-NA AH120-AD-NA
Ah □ -ad-na-es Ah40-ad-na-es
Ah □ -en AH40-EN AH120-EN
Aho Ah40 -a AH120-AENA
Parámetros técnicos
Modelo Calificado aire
suministrar presuría
bar		 Max.
aspiradora
-kra		 Máximo
vacío fluir
NL/min		 Aire
consumo
NL/min		 Ruido
nivel
DB (a)		 Laboral
temperatura
℃		 Peso
9		 Rehacer
(Manguera exterior Dia.
Airsupply puerto		 reparto manguera Dia.mm
(Cableado manguera Innerdia.)
Vacío puerto
AL25 6.0  81  360  105  81  -10 ~ 80 675  φ8 φ19
Al50 6.0  81  640  215  81  -10 ~ 80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10 ~ 80 837  φ10 φ25
Al100 6.0  81  990  390  82  -10 ~ 80 837  φ10 φ25
AL125 6.0  81  1.170 480  82  -10 ~ 80 1.075 φ12 φ32
AL150 6.0  81  1,230 620  81  -10 ~ 80 1.075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10 ~ 80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10 ~ 80 837  φ12 φ19
Parámetros técnicos
Modelo Calificado
SupplyPressure
bar		 Max.
vacío nivel
-KPA		 Max.
vacío fluir
NL/min		 Aire
consumo
NL/min		 Ruido
nivel
DB (a)		 Laboral
temperatura
℃		 Peso
gramo		       Rehacer
(Azada AURDIA.
Airsupplyport		 MendedHossa.mm
(Mredhoseinner Dia)
Vacío
AM25L 3.4  92  360  116  80  -10 ~ 80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10 ~ 80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10 ~ 80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10 ~ 80 837  φ10 φ25
AM125L 3.4  92  1.150 545  82  -10 ~ 80 1.075 φ12 φ32
AM150L 3.4  92  1.200 655  82  -10 ~ 80 1.075 φ12 φ32
AM25L 6.0  89  420  185  80  -10 ~ 80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10 ~ 80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10 ~ 80 837  φ10 φ25
AM100L 6.0  89  1,010 720  81  -10 ~ 80 837  φ10 φ25
AM125L 6.0  89  1.400 780  82  -10 ~ 80 1.075 φ12 φ32
AM150L 6.0  89  1.500 810  82  -10 ~ 80 1.075 φ12 φ32
Flujo de vacío (NL/min) a diferentes niveles de vacío (-KPA)
Modelo Aire suministrar
presión
bar		         Aire
consumo
    NL/min		 0  10  20  30  40  50  60  70  80  90  Max.
vacío  nivel
-KPA
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1.150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1.200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11
89
AM100L 6.0  720  1,010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1.400 1.120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1.500 1.110 630  560  385  315  210  65  26  - 89
Generador de vacío multietapa serie AM/AL/AH 2
miTiempo de vacación (S/L) para alcanzar diferentes niveles de vacío (-KPA)
Modelo Airsupply
presión
bar		 Aire
consumo
NL/min		   10  20    30  40    50    60  70    80  90  Max.
vacío  nivel
-KPA
AM25L 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
AM50L 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
AM75L 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
AM100L 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
AM25L 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550
89
AM50L 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780
89
AM75L 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700
89
AM100L 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470
89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560
89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  - 89
Generador de vacío multietapa serie AM/AL/AH 3
Flujo de vacío (NL/min) a diferentes niveles de vacío (-KPA)
Modelo Airsupply
presión
bar		 Aire
consumo
NL/min		 0  10  20  30  40  50  60  70  Max.
aspiradora
-KPA
AL25 6.0  105  360  196  135  85  45  36  27  17  81
Al50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
Al100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1.170 720  541  350  200  150  125  65  81
AL150 6.0  620  1,230 760  560  410  210  160  148  85  81
Tiempo de evacuación (S/L) para alcanzar diferentes niveles de vacío (-KPA)
Modelo Aire suministrar
presión
bar		 Aire
consumo
NL/min		   10  20  30  40  50  60  70  Max.
vacío  nivel
-KPA
AL25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
Al50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
AL75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
Al100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
AL125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
AL150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
Generador de vacío multietapa serie AM/AL/AH 4
Flujo de vacío (NL/min) a diferentes niveles de vacío (-KPA)
Modelo Aire  suministrar
presión
bar		 Aire
consumo
NL/min		 0  10  20  30  40  50  60  70  80  90  99       Max.
vacío  nivel
       -KPA
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
Tiempo de evacuación (S/L) para alcanzar diferentes niveles de vacío (-KPA)
Modelo Aire  suministrar
presión
bar		         Aire
consumo
    NL/min		 10  20  30  40  50  60  70  80  90  99         Max.
vacío  nivel
      -KPA
AH40 6.0  155440  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
Generador de vacío multietapa serie AM/AL/AH 5Generador de vacío multietapa serie AM/AL/AH 6Generador de vacío multietapa serie AM/AL/AH 7
◇ NOTA: El kit de accesorios de montaje incluye 2 soportes de tipo L y 4 tornillos para la placa de conexión B y E
