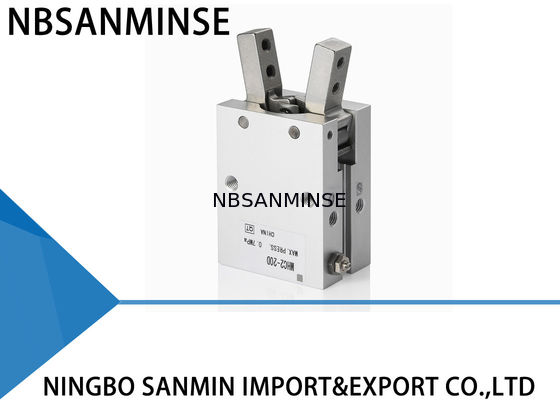

Pinza angular MHC2 profesional, pinza neumática paralela
Especificaciones
| Fluido |
Aire |
| Presión de operación |
Doble efecto |
0.1 a 0.6 MPa |
| Simple efecto |
0.25 a 0.6 MPa |
| Temperatura ambiente y del fluido |
-10 a 60 °C |
| Repetibilidad |
± 0.01 mm |
| Frecuencia máxima de operación |
180 c.p.m. |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
No requerida |
| Acción |
Doble efecto, Simple efecto |
| Interruptor automático (opcional) |
Interruptor automático de estado sólido (3 hilos, 2 hilos) |
Nota) Consulte las páginas 807 a 856 para obtener más información sobre los interruptores automáticos.
Modelo
| Acción |
Modelo |
Tamaño del cilindro (mm) |
Momento de agarre (N·m) (Valor efectivo) 1 |
Ángulo de apertura/cierre (ambos lados) |
Peso (2)
(g)
|
| Doble efecto |
MHC2-10D |
10 |
0.01 |
30° a -10° |
39 |
| MHC2-16D |
16 |
0.39 |
91 |
| MHC2-20D |
20 |
0.70 |
180 |
| MHC2-25D |
25 |
1.36 |
311 |
| Simple efecto |
MHC2-10S |
10 |
0.070 |
30° a -10° |
39 |
| MHC2-16S |
16 |
0.31 |
92 |
| MHC2-20S |
20 |
0.54 |
183 |
| MHC2-25S |
25 |
1.08 |
316 |
Nota 1) A una presión de 0.5 MPa.
Consulte los datos de "Fuerza de agarre efectiva" en la página 679 para conocer la fuerza de agarre de cada punto de agarre.
Nota 2) Excluye el interruptor automático
Por qué elegirnos
1: Varios estilos para cada producto y series completas de productos neumáticos.
2: Gran stock para envío rápido.
3: Personalizado según su solicitud especial.
4: Proporcionar información gratuita sobre productos.
5: Calidad confiable asegurada y servicio postventa activo
6: Garantía de calidad de un año
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada,válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteracor, manómetroetc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,
latón, aluminio.como válvulas de alta presión / válvulas solenoides / válvulas eléctricas / válvulas de agua / válvulas neumáticas / cilindros de aire / válvulas hidráulicas / acumuladores hidráulicos y así sucesivamente. P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas e instrumentos originales y famosos?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc. P:¿Hay garantía disponible?R: Sí, normalmente los productos tienen una garantía de calidad de un año.P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?R:La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se usa sellador o cinta en conjunto para mejorar el efecto de sellado.La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte, entorno caliente, vibración fuerte, etc.
Secado de punto de rocío ultrabajo (refrigeración + tipo adsorción), calefacción por traza ¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?
Punto de enfoque
Contramedidas para entornos de alta temperatura
Contramedidas para entornos de frío extremo Sellos
Caucho de flúor, PTFE
Nitrilo a baja temperatura, caucho de silicona, poliuretano
Lubricación
Grasa sintética para altas temperaturas (baja volatilidad)
Grasa para bajas temperaturas (bajo punto de fluidez, baja viscosidad)Tratamiento del suministro de aire Reforzar el enfriamiento, eliminación eficiente de agua
Secado de punto de rocío ultrabajo (refrigeración + tipo adsorción), calefacción por traza Componentes metálicos
| Espacio libre de expansión reservado |
Seleccionar materiales con tenacidad a baja temperatura, prevenir fugas debido a la contracción por frío |
Componentes de control |
| Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, prevenir condensación por frío |
Instalación |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
|
|
|
|
|
|
|
|
|
|
