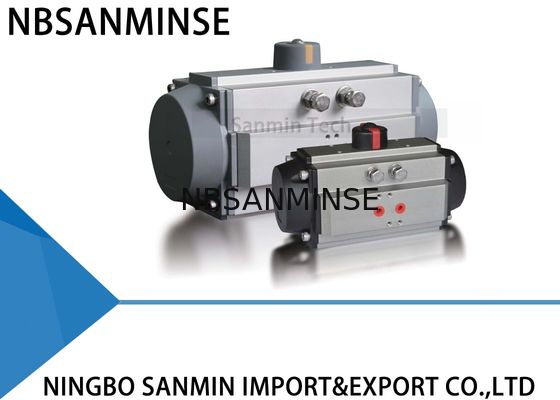

Actuador Neumático de Válvula de Par AT, Actuador Neumático de Retorno por Resorte
Ejemplo de Selección de Modelo:
Ejemplo 1: ST095D F07 / 10 17P7046
Descripción: Modelo de actuador ST095, de doble acción, brida ISO F07 y F10, cuadrado inferior de 17 mm con indicador estándar, cuerpo P, color de tapa gris (RAL7046), sellado de caucho de nitrilo.
Ejemplo 2: ST190S12 F10 / 14 36 S5021HT
Descripción: Modelo de actuador ST190, de acción simple con retorno por resorte, con 12 resortes, brida ISO F10 y F14, cuadrado inferior de 36 mm, cuerpo S, color de tapa verde (RAL5021), sellado de caucho de flúor.
1. Para el modelo 32-160
(1) Temperatura ambiente
(2) Carrera del actuador 90°
(3) Válvula solenoide con orificio de 4 mm y una capacidad de flujo Qn400L/min
(4) Diámetro interior de la tubería 6 mm
(5) Medio aire limpio
2. Para el modelo 190-400
(1) Temperatura ambiente
(2) Carrera del actuador 90°
(3) Válvula solenoide con orificio de 12 mm y una capacidad de flujo Qn5100L/min
(4) Diámetro interior de la tubería 8 mm
(5) Medio aire limpio
Datos Técnicos
| Tipo de modelo A |
ST032 |
ST050 |
ST065 |
ST075 |
St085 |
ST095 |
ST110 |
ST125 |
ST140 |
| D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
|
Diámetro
(mm)
|
32 |
50 |
65 |
75 |
85 |
95 |
110 |
125 |
140 |
|
Volumen de Aire
Apertura (L)
|
0.03 |
0.09 |
0.19 |
0.30 |
0.44 |
0.88 |
0.83 |
1.41 |
1.76 |
|
Volumen de Aire
Cierre (L)
|
0.04 |
0.15 |
0.32 |
0.50 |
0.66 |
1.17 |
1.27 |
2.13 |
2.72 |
|
Tiempo de Apertura
(seg)
|
0.3 |
0.3 |
0.9 |
0.4 |
0.9 |
0.4 |
0.9 |
0.9 |
1.0 |
0.9 |
1.4 |
0.9 |
1.4 |
1.3 |
2.4 |
1.3 |
2.8 |
|
Tiempo de Cierre
(seg)
|
0.4 |
0.4 |
0.7 |
0.4 |
0.8 |
0.4 |
0.9 |
0.9 |
1.2 |
1.0 |
1.4 |
1.0 |
1.6 |
1.4 |
2.4 |
1.4 |
3.0 |
| Peso (Kg) hai |
0.47 |
0.59 |
1.13 |
1.25 |
1.97 |
2.21 |
2.93 |
3.29 |
3.78 |
4.26 |
5.14 |
5.86 |
6.09 |
7.17 |
10.86 |
12.54 |
13.77 |
15.93 |
| Tipo de modelo A |
ST160 |
ST190 |
ST210 |
ST240 |
ST270 |
ST300 |
ST350 |
ST400 |
| D |
D |
D |
D |
D |
D |
D |
D |
|
Diámetro
(mm)
|
160 |
190 |
210 |
240 |
270 |
300 |
350 |
400 |
|
Volumen de Aire
Apertura (L)
|
2.85 |
4.75 |
6.60 |
11.40 |
15.80 |
19.09 |
27.65 |
42.81 |
|
Volumen de Aire
Cierre (L)
|
4.08 |
7.20 |
10.29 |
15.10 |
18.80 |
28.23 |
44.10 |
62.05 |
|
Tiempo de Apertura
(seg)
|
2.0 |
4.8 |
2.2 |
2.4 |
2.9 |
3.4 |
3.2 |
3.8 |
2.0 |
4.8 |
2.2 |
2.4 |
2.9 |
3.4 |
3.2 |
3.8 |
|
Tiempo de Cierre
(seg)
|
2.4 |
4.9 |
2.6 |
3.0 |
3.8 |
4.1 |
3.7 |
4.0 |
2.4 |
4.9 |
2.6 |
3.0 |
3.8 |
4.1 |
3.7 |
4.0 |
| Peso (Kg) hai |
20.15 |
23.75 |
28.41 |
33.81 |
40.03 |
48.43 |
52.6 |
77.76 |
20.15 |
23.75 |
28.41 |
33.81 |
40.03 |
48.43 |
52.6 |
77.76 |
1: Pedido de muestra y pedido de pequeña cantidad son aceptables.
2: Personalizamos según su solicitud especial.
3: Proporcionamos información gratuita de productos.
4: Calidad confiable asegurada y servicio postventa activo
Nuestros productos son de alta calidad con 12 meses de garantía, y admitimos el pago por paypal.
P: ¿Podrían ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,
latón, aluminio.como alta presiónVálvula / válvula solenoide / válvula eléctrica /válvula de agua/válvula neumática / cilindro de aire / válvula hidráulica / acumulador hidráulicoproductos y así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos hacerlo. Somos proveedor OEM desde hace años y profesionales para hacerlo. Pero necesita darnos la autorización si es posible.P: ¿Pueden proporcionar productos de marcas neumáticas e hidráulicas originales y famosas?R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.P:
¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector es del sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
Sellos La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT también es un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides? R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,
entorno
caliente, vibración fuerte, etc.
P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos?
Punto ClaveContramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremo
Sellos Caucho de flúor, PTFE
| Caucho de nitrilo a baja temperatura, caucho de silicona, poliuretano |
Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
| Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
Reforzar la refrigeración, eliminación eficiente de agua |
| Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por traza |
Componentes metálicos |
Reservar espacio de expansión |
| Seleccionar materiales con tenacidad a baja temperatura, evitar fugas debido a la contracción por frío |
Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
| Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
| Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
|
|
