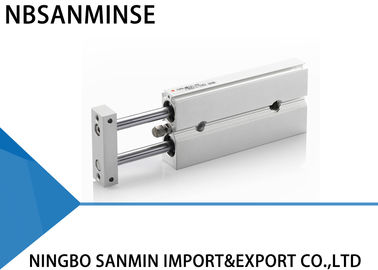

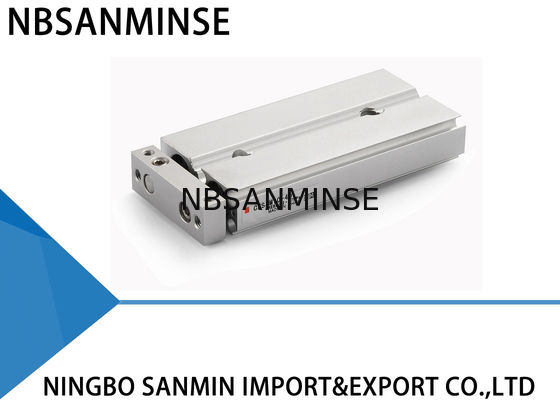

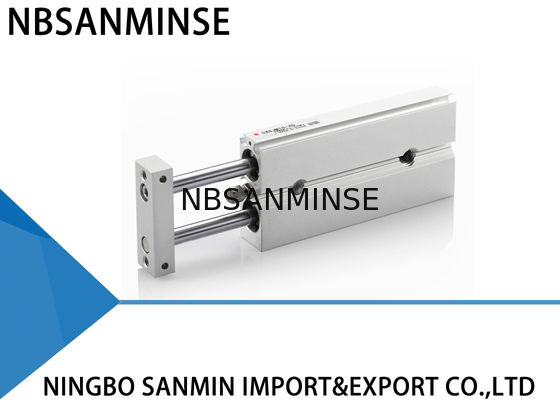

Cilindro de Doble Varilla CXSJ / Cilindro Neumático Tipo Compacto Tipo Similar a SMC
Especificaciones
| Tamaño del Diámetro (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluido |
Aire (sin lubricación) |
| Presión de Prueba |
1.05 MPa |
| Presión Máxima |
0.7 MPa |
| Presión Mínima |
0.15MPa |
0.1MPa |
0.05MPa |
| Temperatura ambiente y del fluido |
-10 a 60 °C (sin congelación) |
| Velocidad del Pistón |
30 a 800 mm/s |
30 a 700 mm/s |
30 a 600 mm/s |
| Amortiguación |
Topes de goma en ambos extremos |
| Rango de ajuste de carrera |
0 a -5 mm en comparación con la carrera estándar |
| Tamaño del Puerto |
M3 × 0.5 |
M5 × 0.8 |
RC (NPT, PF) 1/8 |
| Energía cinética admisible |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Carrera Estándar ( mm )
| Modelo |
Carrera Estándar |
Rango de Carrera Fabricable |
| CXSJ 6 |
10, 20, 30, 40, 50 |
60 a 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75 |
80 a 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100 |
110 a 150 |
| CXSJ 20, 25, 32 |
110 a 200 |
Tipo de Rosca de Puerto
| Ninguno |
Rosca M |
φ 6 a φ 25 |
| Rc 1/8 |
φ 32 |
| TN |
NPT 1/8 |
| TF |
G 1/8 |
Tipo de Rodamiento
M: Rodamiento deslizante
L: Rodamiento de casquillo de bolas
Tubería
Ninguno: Estándar (φ 6 a φ 32)
P: Axial (φ 6, φ 10)
Tamaño del Diámetro / Carrera
| Tamaño del Diámetro |
Carrera Estándar |
| 6 |
10, 20, 30, 40, 50 |
| 10 |
10, 20, 30, 40, 50, 75 |
| 15 |
10, 20, 30, 40, 50, 75, 100 |
| 20 |
| 25 |
| 32 |
Interruptor automático
Ninguno: Sin interruptor automático (con imán incorporado)
Número de interruptores automáticos
Ninguno: 2 uds.
S: 1 ud.
N: "n" uds.
¿Por qué elegirnos
1: Varios estilos para cada producto y productos neumáticos de serie completa.
2: Gran stock para envío rápido.
3: Proporcionar información gratuita sobre productos.
4: Calidad confiable asegurada y servicio postventa activo.
5: Alta calidad a precio competitivo.
P: ¿Podría ofrecer muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportador de piezas de automatización con contenedor completo, y venta decilindros de aire, tratamiento de fuente de aire, válvulas solenoides,válvulas de aire,válvulas motorizadas, válvulas de latón, válvulas hidráulicas, cilindros hidráulicos, accesorios de aire y aceite , manómetros etc.
P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de procesamiento de materiales de acero inoxidable,
,latón, aluminio. como válvulas de alta presión,válvulas solenoides / válvulas eléctricas /válvulas de agua/válvulas neumáticas /cilindros de aire/válvulas hidráulicas/acumuladores hidráulicosy así sucesivamente.P: ¿Se puede fabricar el producto con nuestro logo y marca?R: Sí, por supuesto, podemos fabricarlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.P: ¿Pueden suministrar productos de marcas neumáticas e hidráulicas e instrumentos originales y famosos?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
P:
¿Hay garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
Contramedidas para entornos de alta temperatura R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas interna y externa se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado.
La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kg
P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problemas en el núcleo de la válvula y el resorte,
entorno
caliente, vibración fuerte, etc.
P:¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta temperatura o extremadamente fríos? Punto Clave
Contramedidas para entornos de alta temperatura Contramedidas para entornos de frío extremo
| Sellos |
Caucho de flúor, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| Lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa a baja temperatura (bajo punto de fluidez, baja viscosidad) |
| Tratamiento del suministro de aire |
Fortalecer el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por traza |
| Componentes metálicos |
Reservar espacio de expansión |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
| Componentes de control |
Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
| Instalación |
Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
|
|
