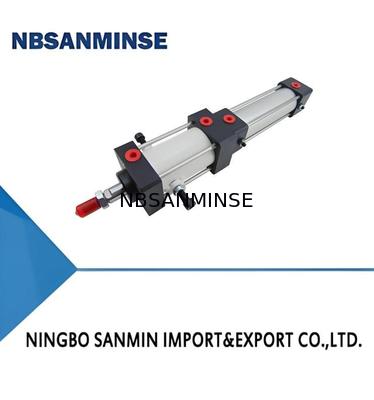

QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera

QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera
QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera

Ampliación de imagen :  QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: QGSJ
Pago y Envío Términos:
Cantidad de orden mínima: 10 Uds.
Precio: Negociable
Detalles de empaquetado: caja
Tiempo de entrega: 5-30 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 10000 piezas

QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera

descripción
Golpe máximo: 800 (milímetros) Dirección de frenado: bidireccional
Rango de presión: 3,5~10 (barras) Temperatura media: -25 ~ +60 (℃)
Velocidad de funcionamiento: 50~300 (mm/s) Material: aluminio
Resaltar:

Con un tiempo de marcha máximo de 800 mm

,

cilindro de aire neumático

,

cilindro neumático guiado de frenado bidireccional

I. Características

  1. Esta serie es un derivado de los cilindros de la serie 10A-5, con muchas piezas intercambiables.
  2. Adopta barril y tapas de cilindro de aleación de aluminio, con una apariencia atractiva y peso ligero.
  3. Puede lograr bloqueo y parada en cualquier posición en medio de la carrera, con alta repetibilidad.
  4. Utiliza un mecanismo de bloqueo razonable; la fuerza de bloqueo es independiente de la dirección del movimiento del pistón, lo que garantiza un bloqueo fiable.
  5. La lubricación sin aceite (lubricación con aceite opcional) evita la contaminación por aceite y gas, y se puede omitir el lubricador de niebla de aceite.
II. Símbolos Gráficos
Tipo Estándar
QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera 0
Tipo con Interruptor
QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera 1
III. Modelo
Tipo Estándar
QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera 2
Tipo con Interruptor
QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera 3




Modelo de Cilindro
 Forma de Instalación Ver Nota en la Sección "V"
 Diámetro del Cilindro Ver la siguiente tabla
 Carrera del Cilindro Ver la siguiente tabla
Código J H
 Modelo de Interruptor FD-21R FD-19RV
Número de Interruptores
 Accesorio de Conexión Ver Nota en la Sección "V"

IV. Principales Parámetros Técnicos



Diámetro del Cilindro (mm) Φ40 Φ50 Φ63 Φ80 Φ100
Carrera Máxima (mm) 800  1000
Medio de Trabajo Aire Comprimido Seco y Limpio
Rango de Presión de Trabajo (bar) 3.5~10
Temperatura del Medio de Trabajo (℃) -25 ~ +60 (en condiciones no congelantes)
Rango de Velocidad de Funcionamiento (mm/s) 50~300
Dirección de Frenado Bidireccional
Presión de Liberación del Bloqueo (bar) ≥3.5 ≥4 ≥4 ≥4.5 ≥4
Precisión de Posicionamiento Repetido (mm) ≤±2 (a la velocidad máxima y carga de manejo máxima)
Carga Máxima de Manejo (kg) 34  53  85  138  215
  Empuje (N) (a η=0.8, P=5bar) 502  769  1221  1970  3078
Fuerza de Tracción (N) (a η=0.8, P=5bar)  422  620  1072  1778  2886



V. Dimensiones de Contorno e Instalación

QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera 4

Dibujo de Contorno del Cilindro de Bloqueo de la Serie QGSJ (Tipo Básico)
QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera 5
QGSJ Bloqueo del cilindro bloqueo y parada en cualquier posición en el centro de la carrera 6
