- ¿ Qué?Características

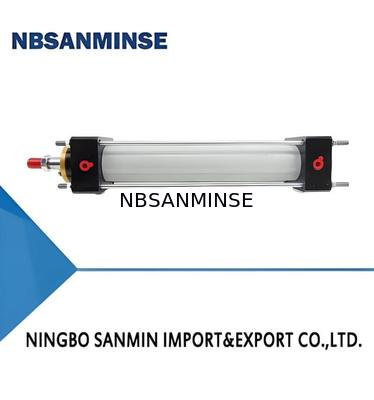

1Este es un producto tradicional de nuestra empresa con una larga historia de producción. A través de la mejora continua, es confiable y duradero.
2Tiene un amplio rango de diámetro de perforación de Φ32 a Φ400, y la carrera puede seleccionarse arbitrariamente dentro del rango máximo.
3.En los cilindros con un diámetro de perforación de Φ32 Φ100, las tapas delanteras y traseras están hechas de aleación de aluminio,y el cañón del cilindro es un tubo de aluminio de precisión con el orificio interior tratado por oxidación anódica duraPara cilindros con un diámetro de perforación de Φ125 Φ400, las tapas delanteras y traseras están hechas de hierro fundido, y el cañón del cilindro es un tubo de acero sin costuras de precisión con un orificio interior cromado duro.
4Existen diversos tipos de accesorios y conectores de instalación, que satisfacen diversos requisitos de aplicación.
II. Símbolos gráficos y apariencia
cilindro sin cojín
cilindro con cojín
II. Las empresasYo.... Modelo
IV. Principales parámetros técnicos
| Modelo |
QGA QGB |
QGAI QGBI |
| Diámetro del taladro (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
400 |
250 |
320 |
| Capacidad máxima (mm) |
500 |
800 |
1000 |
2000 |
| Presión de funcionamiento (bares) |
1.5 ¢ 8 |
| Presión de prueba (bares) |
12 |
| Rango de temperatura de funcionamiento (°C) |
-25 ~ +80 (en condiciones de no congelación) |
| Medio de trabajo |
Aire comprimido purificado que contenga niebla de aceite |
V. Esquema y dimensiones de la instalación
Tipo básico de cilindro
QGA, serie QGAI
Las series QGA y QGBIS
- cilindro con accesorios de montaje
El cilindro de tipo trunnion único (tipo E)
Tipo de cilindro de doble trunión (tipo ES)
cilindro montado en un solo trunión (tipo EZ)
cilindro montado con doble trunión (tipo ESZ)
Tipo de cilindro de la brida trasera (tipo F)
Tipo de brida delantera cilindro (tipo FQ)
Tipo de cilindro del eje de bisagra intermedio (tipo Z)
Tipo de cilindro con soporte para los pies (tipo J)
Tipo de cilindro de apoyo del eje de bisagra intermedio (tipo ZZ)
- cilindro con accesorios de conexión
Conector equipado con tubo (tipo L1)
Conector equipado con varilla (tipo L2)
Conector con horquilla (tipo L3)
Conector combinado barra y tenedor (tipo L4)
Conector combinado horquilla-varilla (tipo L5)
Conector de tubos
Conector de varilla
Conector de tenedor
P: ¿ Podría ofrecer las muestras gratis?
A: Sí, estoy seguro. pero depende de los productos, Por favor, contáctenos. el nombre de la autoridad competente; o por whatsapp 0086 15168536055
P: ¿ Cuál es su ámbito de negocio?
R: Nuestro ámbito de negocio esservicio de piezas de automatización para exportadores con contenedor completo y ventacilindro de aire, tratamiento de la fuente de aire, válvula de solenoide,una válvula de aire,válvula motorizada,Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceiteel ajuste, medidor de presiónY así sucesivamente.
- ¿ Qué?No¿ Qué tipo de productos puedes hacer?
R: Podemos hacer muchos tipos de acero inoxidable, Latón, aluminioprocesamiento de materiales.como altopresión Válvula / válvula electrónica / válvula eléctricaválvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y demás.
P: ¿ Se puede hacer el producto con nuestro logotipo y marca?
R: Sí, por supuesto, podemos fabricar. Somos proveedores OEM desde hace años y profesionales para fabricar. Pero necesita darnos la autorización si es posible.
P: ¿Puede suministrar productos originales de marca de instrumentos neumáticos e hidráulicos famosos?
R: Sí, podemos suministrar a empresas como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
- ¿ Qué? ¿Hay alguna garantía disponible?
R: Sí, normalmente los productos tienen una garantía de calidad de un año.
P: ¿El conector está en el sistema británico o métrico? ¿Cuál es la diferencia entre los hilos PT, NPT y G?
A: ¿Qué quieres decir? El hilo G es cilíndrico y no se sella a sí mismo, lo que requiere juntas adicionales para evitar fugas.y los hilos internos y externos se vuelven más y más apretados cuando se apretanEl sellado se logra mediante la deformación de los hilos, y el sellador o la cinta se utilizan generalmente en conjunto para mejorar el efecto de sellado.
El hilo G es un tubo cilíndrico recto utilizado para conexiones no selladas; el hilo PT es un tubo cónico que se basa en la deformación y el sellado del hilo mismo;NPT es también un tubo cónico con un ángulo de perfil del diente de 60 grados, utilizado principalmente en América del Norte
P: ¿Cómo se convierten las unidades de presión: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: ¿Qué es lo que suele causar el agotamiento de las bobinas de las válvulas solenoides?
R:Voltagem y hz incorrectos, conmutación frecuente, cabeza de piloto entrando en líquido, núcleo de válvula y problema de resorte,Medio ambiente caliente, vibraciones fuertes, etc.
- ¿ Qué? ¿Qué se debe tener en cuenta para los componentes neumáticos en ambientes de alta temperatura o extremadamente fríos?
| Punto de enfoque |
Contramedidas para el medio ambiente de altas temperaturas |
Contramedidas para el ambiente extremadamente frío |
| Las focas |
Caucho fluorado, PTFE |
Nitrilo a baja temperatura, caucho de silicona, poliuretano |
| La lubricación |
Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de vertido, baja viscosidad) |
| Tratamiento del suministro de aire |
Refuerzo de la refrigeración, eliminación eficiente del agua |
Seca con punto de rocío muy bajo (tipo de refrigeración + adsorción), rastreo térmico |
| Componentes metálicos |
Acceso a la ampliación de reservas |
Seleccionar materiales con dureza a bajas temperaturas, evitar fugas debido a la contracción en frío |
| Componentes de control |
Las bobinas de alta calidad resistentes al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar la condensación fría |
| Instalación |
Mantener lejos de las fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales aislantes térmicos |
