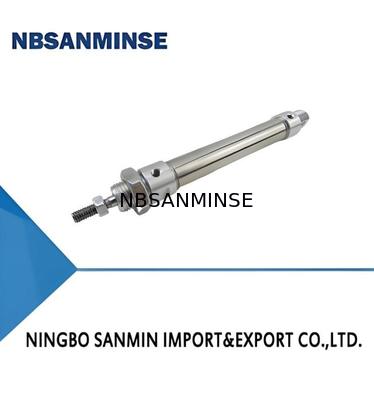

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar
10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

Ampliación de imagen :  10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: 10A-1
Pago y Envío Términos:
Cantidad de orden mínima: 10 Uds.
Precio: Negociable
Detalles de empaquetado: caja
Tiempo de entrega: 5-30 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 10000 piezas
Contacto

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

descripción
Forma de amortiguación: cojín del amortiguador Presión de prueba: 15(barra)
Temperatura de funcionamiento: -25 ～ +80(℃) Suministro de petróleo: No requerido
Velocidad de funcionamiento: 50~500(mm/s) Material: Acero inoxidable
Resaltar:

10Y-1 Modelo de cilindro de aire neumático

,

15 bar de prueba de presión del cilindro de aire

,

Capa de almohadilla Capa de almohadilla cilindro neumático

I. Características:

1Las piezas están hechas de aleación de aluminio, con un peso ligero y un pequeño volumen.

2Las dimensiones de la instalación cumplen las normas ISO (norma internacional).

3.Lubricación sin aceite (lubricada con aceite también está disponible), evitando la contaminación por gas de petróleo, y el lubricante de niebla de aceite puede omitirse.

II. Modelo

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 0

① Modelo de cilindro Véase el cuadro de rendimiento del cilindro para más detalles.
② Formulario de instalación Véase el diagrama de la página siguiente para más detalles.
⑤ Formulario de cubierta trasera Véase el diagrama de la página siguiente para más detalles.
Código El S P - ¿ Qué?
Nombre Tipo básico Puerto axial El FD-13RV
⑥ Modo de funcionamiento de la válvula A: Tipo de empuje cuando está energizado
B:Tipo de tira cuando está energizado
⑦ Voltado de funcionamiento de la válvula 5Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
8El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de
⑧ Modelo del interruptor Véase el cuadro de rendimiento del interruptor para obtener más detalles
Código - ¿ Qué? H.
Nombre FD-03R El FD-13RV
⑨ Número de interruptores
⑩ Accesorios de conexión de extremo de varilla Véase el diagrama de la página siguiente para más detalles.

III. Símbolos gráficos y apariencia

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 1

IV. Principales parámetros técnicos

1. Principales parámetros técnicos del cilindro

Variedad Tipo estándar Con tipo de interruptor Con tipo de válvula Con válvula y tipo de interruptor
Modelo 10Y-1 10Y-1R 10Y-1V 10Y-1K
El perforación del cilindro ((mm) Se aplicarán las siguientes medidas: En el caso de los vehículos de la categoría M1, el valor de los vehículos de la categoría M2 será el valor de los vehículos de la categoría M3.
El valor de la velocidad máxima de tracción (mm) Para los vehículos de las categorías M1, M2 y M3200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800
El valor de la velocidad máxima de tracción (mm) No hay límite 37  No hay límite 37
Intervalo de presión de funcionamiento (bares) El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.0.5 ¢ 10 1.5 ¢ 10
Presión de prueba (bares) 15
Rango de velocidad de funcionamiento ((mm/s) Φ8~16:50 ¥500;20~50:50 ¥700 50 ~ 500
Rango de temperatura de funcionamiento ((°C) -25 ‰ + 80 ‰ en condiciones de no congelación
Medio de trabajo Aire comprimido seco y limpio
Forma de amortiguación Acolchado
Suministro de petróleo No es necesario ((También está disponible lubricado con aceite)

2Principales parámetros técnicos del interruptor

Modelo FD-03R El FD-13RV
Rango de tensión de funcionamiento 5 ~ 240V de corriente continua/cambio 5 ~ 240V de corriente continua/cambio
Rango de corriente de funcionamiento El valor de las emisiones de CO2 será el siguiente: 500 mA
Capacidad máxima de contacto 10W (máximo) 10W (máximo)
Corriente de fuga 0  No hay
Luz de indicación LED rojo LED amarillo
Tiempo de operación
Tiempo de recuperación
Resistencia al impacto 30G 30G

Nota:

1 El interruptor FD-03R se aplica a las botellas con diámetro Φ8 Φ50.

2 El FD-13RV es aplicable a los cilindros con diámetro Φ8 Φ50.

3 Consulte el cuadro correspondiente de válvulas de los cilindros de la serie 10Y-2 para conocer los principales parámetros técnicos de la válvula.

V. Esquema y dimensiones de la instalación

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 2

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 3

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 4

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 5

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 6

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 7

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 8

10Y-1 mini cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 9
