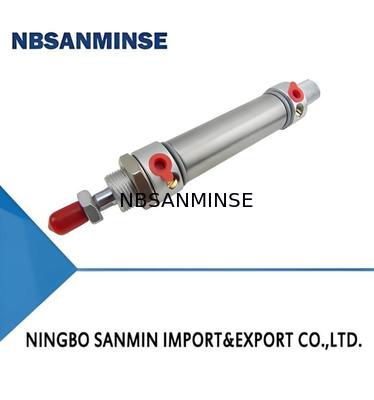

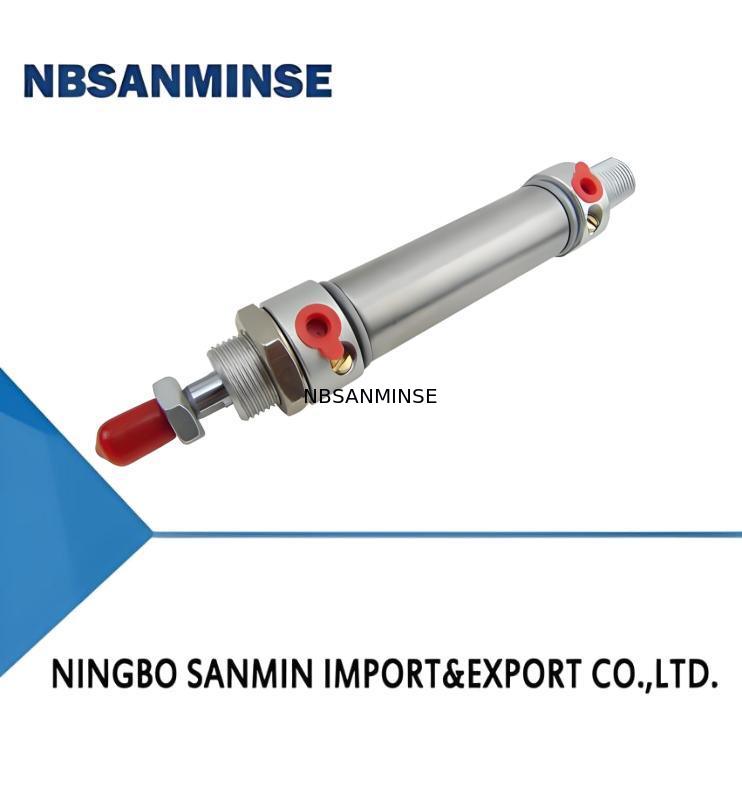

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar
10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

Ampliación de imagen :  10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: NBSANMINSE
Certificación: ISO9001
Número de modelo: 10A-3
Pago y Envío Términos:
Cantidad de orden mínima: 10 Uds.
Precio: Negociable
Detalles de empaquetado: caja
Tiempo de entrega: 5-30 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 10000 piezas
Contacto

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar

descripción
Presión de prueba: 15(barra) Forma de amortiguación: cojín del amortiguador
Corriente de tenencia: CA 220 V, 50 Hz: 0,015 A. Temperatura de funcionamiento: -25 ～ +80(℃)
Suministro de petróleo: Suministro de petróleo Material: SS316 SS304
Resaltar:

10Y-3 cilindro neumático de aire

,

15 bar de prueba de presión del cilindro de aire

,

Capa de almohadilla Capa de almohadilla cilindro neumático

I. Características:

1Bloque de cilindros de acero inoxidable, con tapas de extremo conectadas por un nuevo proceso de remachado, con pequeñas dimensiones axiales, peso ligero y aspecto elegante.

2.Buen rendimiento, alta fiabilidad y fuerte resistencia a la corrosión.

3.Lubricación sin aceite (lubricada con aceite también está disponible), evitando la contaminación por gas de petróleo, y el lubricante de niebla de aceite puede omitirse.

4Los dos extremos adoptan una estructura de amortiguación neumática ajustable de velocidad, adecuada para ocasiones que requieren una amortiguación grande.

II. Modelo

Tipo estándar

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 0

Con tipo de interruptor

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 1

Con tipo de válvula

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 2

Con tipo de válvula y interruptor

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 3

①  Modelo de cilindro Véase el cuadro de rendimiento del cilindro para más detalles.
② Formulario de instalación Véase el diagrama de la página siguiente para más detalles.
⑤ Formulario de cubierta trasera Véase el diagrama de la página siguiente para más detalles.
Código El S P - ¿ Qué?
 Nombre Tipo básico Puerto axial El FD-13RV
⑥ Modo de funcionamiento de la válvula A: Tipo de empuje cuando está energizado
B: Tipo de tracción cuando está energizado
⑦ Voltado de funcionamiento de la válvula 5Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
8El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de
⑧ Modelo del interruptor Véase el cuadro de rendimiento del interruptor para obtener más detalles
Código - ¿ Qué? H.
 Nombre FD-03R El FD-13RV
⑨ Número de interruptores
⑩ Accesorios de conexión de extremo de varilla Véase el diagrama 10Y-1 para más detalles.

III. Símbolos gráficos y apariencia

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 4

IV. Principales parámetros técnicos
1. Principales parámetros técnicos del cilindro
Variedad Tipo estándar Tipo equipado con interruptor Tipo equipado con malla Tipo equipado con malla y con interruptor
Modelo 10Y-3 10Y-3R 10Y-3V 10Y-3K
El diámetro del cilindro (mm) Se aplicará el método de ensayo de la norma de calidad.
Capacidad máxima (mm) F25:400;Φ32:500;Φ40:600;Φ50:800
Capacidad de carga mínima (mm) Sin restricciones 37  Sin restricciones 37
Intervalo de presión de funcionamiento (bares) 0.5 ¢ 10 1.5 ¢ 10
Resistencia a la presión (bares) 15
Rango de velocidad de funcionamiento (mm/s) 50 ¢ 700 50 ¢ 500
Rango de temperatura de funcionamiento (°C) -25 ~ +80 (en condiciones de no congelación)
Medio de operación Aire comprimido seco y limpio
Tipo de cojín Cuchillo de aire ajustable

2Principales parámetros técnicos del interruptor

Parámetro 2/5 Válvula de dirección accionada por un solenoide único
Variedad A: Tipo de empuje cuando está energizado B: Tipo de tracción cuando está energizado
Voltagem nominal Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
Fluctuación de tensión admisible ± 10%
Corriente de arranque Los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y de ensamblaje.0.028A
Corriente de retención Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera.0.015A; DC24V:0.09A
Consumo de energía Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera.1.8W
El valor de las emisiones de CO2 será el siguiente:2.2W
Clase de aislamiento B. El trabajo
Rango de presión de funcionamiento  1.510 bar

V. Esquema y dimensiones de la instalación

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 5

10Y-3 cilindro de aire de acero inoxidable con diseño de válvula y interruptor 10bar 6

Nota:
1Las dimensiones de los accesorios de cilindros para los cilindros de la serie 10Y-3 son las mismas que las de los cilindros 10Y-1 con Φ25 Φ50.cuando se calculan las dimensiones de instalación de los cilindros 10Y-3,, pueden calcularse basándose en la presente tabla y en la tabla de dimensiones de los accesorios para cilindros de la serie 10Y-1.

2Se recomienda consultar los formularios de instalación y los formularios de conexión de extremo de varilla de la serie 10Y-1 para los formularios de instalación y los formularios de conexión de extremo de varilla de 10Y-3 con Φ25 Φ40.
