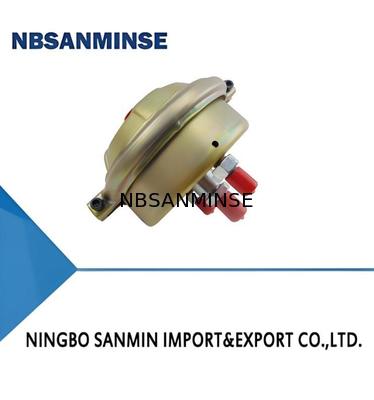

QGV(D) Diafragma cilindro de aire neumático cilindro pequeño ligero y compacto

Ampliación de imagen : QGV(D) Diafragma cilindro de aire neumático cilindro pequeño ligero y compacto

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	NBSANMINSE
Certificación:	ISO9001
Número de modelo:	QGV(D)

Pago y Envío Términos:

Cantidad de orden mínima:	10 Uds.
Precio:	Negociable
Detalles de empaquetado:	caja
Tiempo de entrega:	5-30 días
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	10000 piezas

Contacto

QGV(D) Diafragma cilindro de aire neumático cilindro pequeño ligero y compacto

descripción

Carrera de trabajo:	45 mm)	Presión de trabajo:	1-6,3 (barra)
Presión de prueba:	9,54 (barra)	Diámetro de barra de pistón:	32(milímetros)
Temperatura de funcionamiento:	-25～+80(℃)	Material:	Acero
Resaltar:	cilindro de aire neumático de 45 mm de carrera de trabajo , 1 a 6 , 3 bar de presión de trabajo del cilindro neumático guiado

I. Características

1Es un producto innovador de nuestra empresa, adecuado para ocasiones de carrera corta.

2Tiene un buen funcionamiento de sellado y no es fácil de filtrar.

3Tiene una estructura simple y compacta, un pequeño volumen y un peso ligero.

4No hay piezas de desgaste, y el mantenimiento es conveniente.

II. Símbolos gráficos

QGV(D) Diafragma cilindro de aire neumático cilindro pequeño ligero y compacto 0

III. Modelo

IV. Principales parámetros técnicos

Diámetro equivalente del taladro (mm)		140	160
Diámetro de la varilla de pistón ((mm)		32	32
Trazo de trabajo ((mm)		45	50
Presión de trabajo ((bar)		1 ~ 6.3
Prueba de presión (bar)		9.54
Rango de temperatura de funcionamiento ((°C)		-25 ̊+80 (en condiciones de no congelación)
Medio de trabajo		Aire comprimido purificado con niebla de aceite
Empuje del cilindro (P=5bar)	Inicio del golpe	7716	9810
	Finalización del golpe	5648	7198
Fuerza de reacción inicial de resorte		84.4	120
Fuerza de Reacción Final de Primavera		180	230

V. Esquema y dimensiones de la instalación

QGV(D) Diafragma cilindro de aire neumático cilindro pequeño ligero y compacto 1

Cuadro de dimensiones (unidad: mm)

QGV(D) Diafragma cilindro de aire neumático cilindro pequeño ligero y compacto 2

Nota: Tiempo máximo = Tiempo de trabajo ÷ 0.8
