Datos del producto:
|
| Presión de prueba: | 10 (barra) | Ángulo de balanceo: | 90.180 (grados) |
|---|---|---|---|
| Ángulo de ajuste: | ±5(grados) | Ángulo de amortiguación: | 20 (grados) |
| Material: | aluminio | Rango de temperatura de funcionamiento (℃): | -25 ¢ + 70 |
| Resaltar: | Valva de solenoide de prueba de presión de 10 bar,Válvula de aire con ángulo de oscilación de 90 a 180 grados,Válvula de solenoide neumático con ángulo de ajuste de ±5 grados |
||
II. Modelo
![]()
| ① | Formulario de instalación | SD, FA, FB | ||
| ② | Abertura del cilindro | Cuadro 2 | En el caso de los vehículos de la categoría N, el valor de los vehículos de la categoría N será igual al valor de los vehículos de la categoría N. | |
| Cuadro 1 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |||
| ③ | Ángulo de movimiento | 90° 180° | ||
| ④ | Cambiar | código | modelo | |
| J. | FD-21R | |||
| H. | El FD-19RV | |||
| A. No | Sección 1 | |||
| ⑤ | Número de interruptores | 2 para los productos estándar | ||
| ⑥ | Forma del eje de salida | T. | El eje único | |
| T.₂ | El eje doble | |||
Nota: El interruptor SR1 solo es aplicable a cilindros giratorios de pequeño tamaño con Φ20·Φ40. Los interruptores FD-21R y SR401 solo son aplicables a cilindros giratorios de tamaño medio con Φ63·Φ125.
| Punto de trabajo | Tipo básico (QGK-1) | Tipo básico (QGK-1R) | Con tipo de interruptor (QGK-2) | Con tipo de interruptor (QGK-2R) |
| Modelo | Cuadro 1 | El QGK-1R | Cuadro 2 | El QGK-2R |
| El diámetro del cilindro (mm) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Se aplicará el procedimiento siguiente: | ||
| Rango de presión de trabajo (bares) | 1 ¢ 7 | 1 ¢ 10 | ||
| Presión de prueba (bares) | 10 | 15 | ||
| Ángulo de inclinación (grados) | 90,180 | |||
| Ángulo de ajuste (grados) | ± 5 | |||
| Torque nominal (N·m) (a 5 bares) | Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 | Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7 | ||
| Rango de temperatura de funcionamiento (°C) | -25 ̊+70 (en condiciones de no congelación) | |||
| Mecanismo de amortiguación | Acolchado ajustable en ambos lados | Acolchado ajustable de un lado | ||
| Ángulo de amortiguación (grados) | 20 | Φ20,Φ25,Φ32:35;Φ40:32 | ||
| La lubricación | {No lubricado (opcional lubricado) | |||
Nota: Para evitar un impacto causado por una energía de impacto que exceda la capacidad de absorción del dispositivo de amortiguación del cilindro, utilice un amortiguador por separado para absorber la energía de impacto.
| Modelo (con cable flexible de 1,5 m) | FD-21R | El FD-19RV | ||
| Rango de tensión de funcionamiento (V) | 5 ̊240 DC/AC | 5 ̊240 DC/AC | ||
| Rango de corriente de funcionamiento (mA) | 100 (máximo) | |||
| Capacidad máxima de contacto | 10W (máximo) | 50W (máximo) | ||
| Tiempo de operación | ||||
| Tiempo de recuperación | ||||

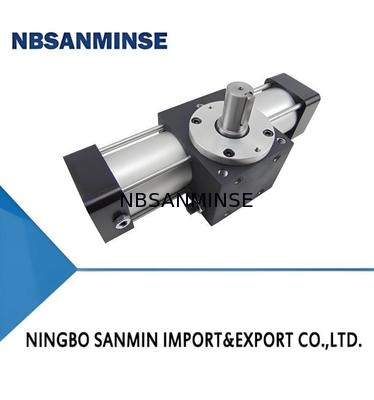

1.QGK-1 cilindro oscilante de tamaño mediano con bastidor y piñón
Tipo de base (SD)
![]()
![]()
QGKG-1T (tipo estándar de eje de salida único)
Nota:Método de ajuste del ángulo de oscilación: para los cilindros que oscilan a 90°, ajustar los tornillos 1 y 3.
![]()
![]()
El eje de salida único QGK-1RT (con tipo de interruptor)
![]()
QGK-1T2 (hogueras de salida dobles)
![]()
![]()
Dibujo de contorno del cilindro oscilante tipo eje de salida simple de tamaño pequeño
![]()
![]()
Dibujo de contorno del cilindro oscilante de doble eje de salida de tamaño pequeño
![]()
Nota:En el cuadro, L, L1 y □N son las dimensiones de instalación de los ejes de salida dobles.
Cuadro de dimensiones de los accesorios para cilindros oscilantes de tipo QGK-2 de pequeño tamaño
![]()
