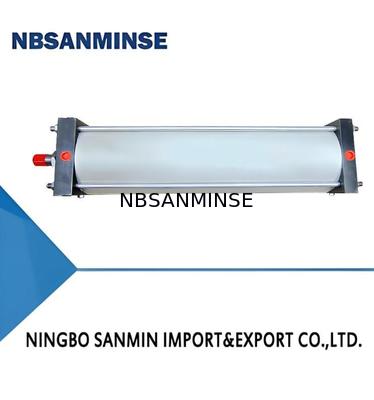

Cilindro de aire neumático 10A-2 ISO Diámetro Φ125, Φ160, Φ200, Φ250 Cilindro grande y pesado

I. Características

1. Las dimensiones de las instalaciones cumplen con la norma ISO (norma internacional).
2. La lubricación libre de aceite (opcional lubricada con aceite) evita la contaminación de gas y aceite, y se puede omitir el lubricante de niebla de aceite.
3. Las partes principales están hechas de acero al carbono de alta calidad, resistentes y duraderas, adecuadas para trabajar en condiciones adversas.

II. Símbolos gráficos y apariencia

III. Modelo

IV. Principales parámetros técnicos

1. El ancho de cilindro: Φ125, Φ160, Φ200, Φ250 (mm)
2. La velocidad de rodaje de la máquina de rodaje es igual a la velocidad de rodaje de la máquina de rodaje.
3. Capacidad máxima: 2000 mm.
4. Rango de presión de trabajo: 1 a 10 bar
5. Presión de prueba: 15 bar
6. Rango de velocidad de funcionamiento: 50~700 mm/s
7. Rango de temperatura de funcionamiento: -25 ~ +80°C (en condiciones de no congelación)
8. Medio de trabajo: aire comprimido purificado
9. No se requiere lubricación (opcional lubricada con aceite)

V. Esquema y dimensiones de la instalación

1. Tipo básico (tipo SD) ISO

VI. Esquema y dimensiones de los accesorios de extremo de varilla

• Tipo T (pedazo de conexión de una sola palanca)
•
• Tipo Y (varilla de conexión en forma de tenedor con alfiler)
•
•
