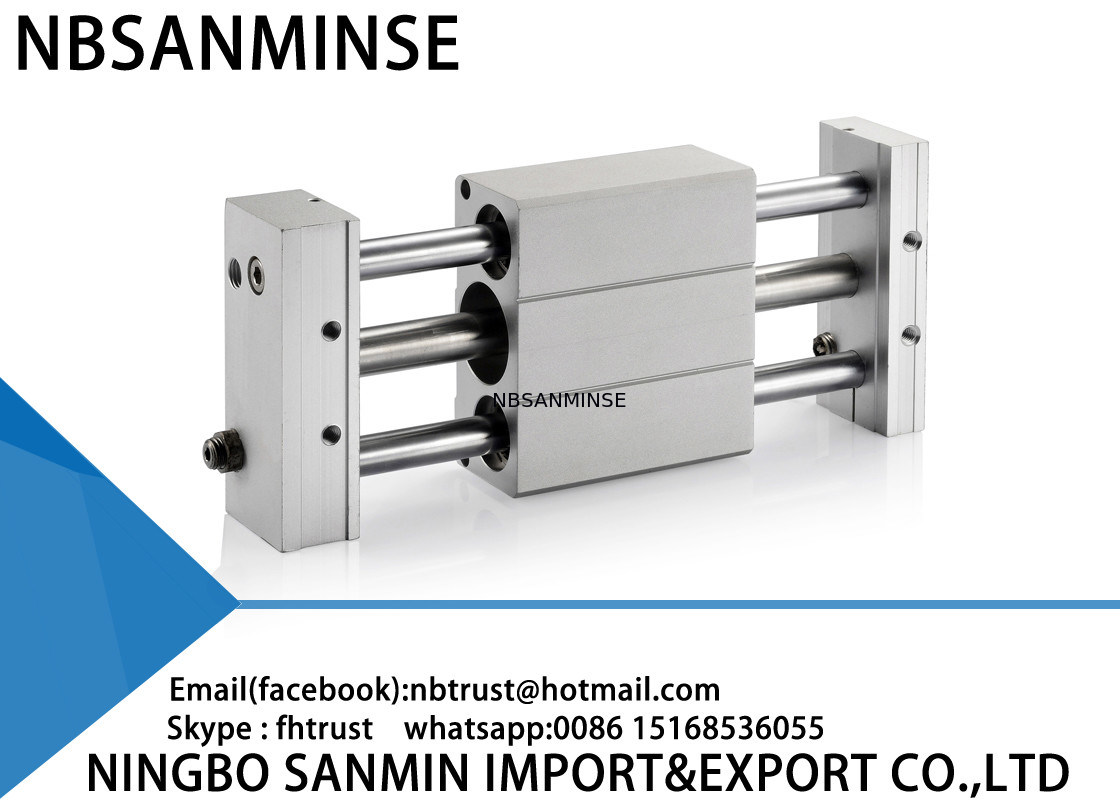

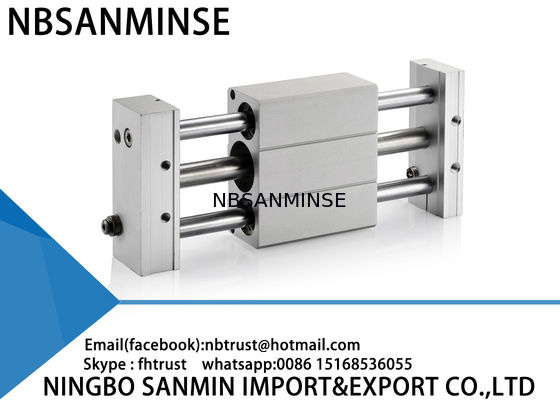

Cilindro Neumático Magnético Profesional CY1L, Cilindro de Aire sin Vástago SMC
Por qué elegirnos
1: Varios estilos para cada producto y series completas de productos neumáticos.
2: Gran stock para envío rápido.
3: Alta calidad a precio competitivo.
4: Pedido de muestra y pedido de pequeña cantidad son aceptables.
5: Personalizar según su solicitud especial.
6: Proporcionar información gratuita de productos.
7: Calidad confiable asegurada y servicio postventa activo
8: Garantía de calidad de un año
9: Soporte técnico a través de ina@pneuhydr.com
Especificaciones
| Tamaño del diámetro (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
| Fluido |
Aire |
| Presión de prueba |
1.05 MPa |
| Presión máxima de operación |
0.7 MPa |
| Presión mínima de operación |
0.18 MPa |
| Temperatura ambiente y del fluido |
-10 a 60℃ (Sin congelación) |
| Velocidad del pistón* |
50 a 500 mm/s |
| Amortiguación |
Parachoques de goma/Amortiguador |
| Grasa sintética de alta temperatura (baja volatilidad) |
No requerido (Sin lubricación) |
| Tolerancia de longitud de carrera (mm) |
0 a 250 st:+1.0 , 251 a 1000 st: +1.4, 1001 st y superior : +1.8
0 0 0
|
| Fuerza de sujeción (N) |
Tipo H |
19.6 |
53.9 |
137 |
231 |
363 |
588 |
922 |
| Tipo L |
- |
- |
81.4 |
154 |
221 |
358 |
569 |
| Equipo estándar |
Riel de montaje de interruptor automático |
Carrera estándar
|
Tamaño del diámetro
(mm)
|
Carrera estándar (mm) |
Carrera máxima disponible (mm) |
| 6 |
50,100,150,200 |
300 |
| 10 |
50,100,150,200,250,300 |
500 |
| 15 |
50,100,150,200,250,300,350
400,450,500
|
750 |
| 20 |
100,150,200,250,300,350
400,450,500,600,700,800
|
1000 |
| 25 |
1500 |
| 32 |
| 40 |
100,150,200,250,300,350
400,450,500,600,700,800
900,1000
|
1500 |
Especificaciones del amortiguador
| Cilindro sin vástago aplicable |
6
CY1L10
15
|
CY1L20 |
CY1L25 |
CY1L32
40
|
| Modelo de amortiguador |
RB0805 |
RB1006 |
RB1411 |
RB2015 |
| Absorción máxima de energía: (J) |
0.98 |
3.92 |
14.7 |
58.8 |
| Absorción de carrera: (mm) |
5 |
6 |
11 |
15 |
| Velocidad de colisión: (m/s) |
0.05 a 5 |
| Frecuencia máxima de operación: (ciclos/min)* |
80 |
70 |
45 |
25 |
| Rango de temperatura ambiente |
-10 a 80 ℃ |
| Fuerza del resorte: (N) |
Extendida |
1.96 |
4.22 |
6.86 |
8.34 |
| Retraída |
3.83 |
6.18 |
15.3 |
20.50 |
Nuestros productos son de alta calidad con 12 meses de garantía y admiten pago por paypal.
¿P: ¿Podría ofrecer las muestras gratuitas?
R: Sí, pero depende de los productos, por favor contáctenos ina@pneuhydr.com o whatsapp 0086 15168536055
¿P: ¿Cuál es su alcance comercial?
R: Nuestro alcance comercial esservicio de exportación de piezas de automatización con contenedor completo, y venta decilindro de aire, tratamiento de fuente de aire, válvula solenoide,válvula de aire,válvula motorizada, Válvula de latón, válvula hidráulica, cilindro hidráulico, aire y aceite accesorios, manómetro etc.
¿P:¿Qué tipos de productos pueden fabricar?R: Podemos fabricar muchos tipos de acero inoxidable
,latón, aluminio procesamiento de materiales.como altapresiónVálvula / válvula solenoide / válvula eléctrica / válvula de agua/válvula neumática/cilindro de aire/válvula hidráulica/acumulador hidráulicoproductos y así sucesivamente.¿P: ¿Se puede fabricar el producto con nuestro logo y marca?
R: Sí, por supuesto, podemos fabricarlo. Somos proveedor OEM desde hace años y profesionales en la fabricación. Pero necesita darnos la autorización si es posible.
¿P: ¿Puede proporcionar productos de marcas neumáticas e hidráulicas famosas originales?
R: Sí, podemos suministrar como Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
¿P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? R: Sí, normalmente los productos tienen una garantía de calidad de un año.
¿P: ¿El conector está en sistema británico o métrico? ¿Cuál es la diferencia entre las roscas PT, NPT y G?
R:
La rosca G es cilíndrica y no se sella por sí misma, requiriendo juntas adicionales para evitar fugas. PT y NPT son cónicas, y las roscas internas y externas se aprietan cada vez más al apretarlas. El sellado se logra a través de la deformación de las roscas, y generalmente se utiliza sellador o cinta en conjunto para mejorar el efecto de sellado. La rosca G es un tubo recto cilíndrico utilizado para conexiones no selladas; la rosca PT es un tubo cónico que depende de la deformación y el sellado de la propia rosca; la NPT es también un tubo cónico con un ángulo de perfil de diente de 60 grados, utilizado principalmente en América del Norte.
¿P: ¿Cómo convertir unidades de presión: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
¿P: ¿Qué suele causar la quema de las bobinas de las válvulas solenoides?
R: Voltaje y Hz incorrectos, conmutación frecuente, entrada de líquido en la cabeza piloto, problema del núcleo de la válvula y del resorte,
ambientecaliente, vibración fuerte, etc. ¿P:
¿Qué se debe tener en cuenta para los componentes neumáticos en entornos de alta o extremadamente baja temperatura? Punto clave
| Contramedidas para entornos de alta temperatura |
Contramedidas para entornos de frío extremo |
Sellos |
| Caucho de flúor, PTFE |
Nitrilo de baja temperatura, caucho de silicona, poliuretano |
Lubricación |
| Grasa sintética de alta temperatura (baja volatilidad) |
Grasa de baja temperatura (bajo punto de fluidez, baja viscosidad) |
Tratamiento del suministro de aire |
| Reforzar el enfriamiento, eliminación eficiente de agua |
Secado de punto de rocío ultrabajo (tipo refrigeración + adsorción), calefacción por trazado |
Componentes metálicos |
| Espacio de expansión de reserva |
Seleccionar materiales con tenacidad a baja temperatura, evitar fugas por contracción en frío |
Componentes de control |
| Bobinas de grado de alta resistencia al calor, disipación de calor, bajo consumo de energía |
Instalar cajas de aislamiento, calefacción local, evitar condensación por frío |
Instalación |
| Mantener alejado de fuentes de calor, añadir placas de aislamiento térmico |
Evitar la exposición al viento y la nieve, envolver con materiales de aislamiento térmico |
|
